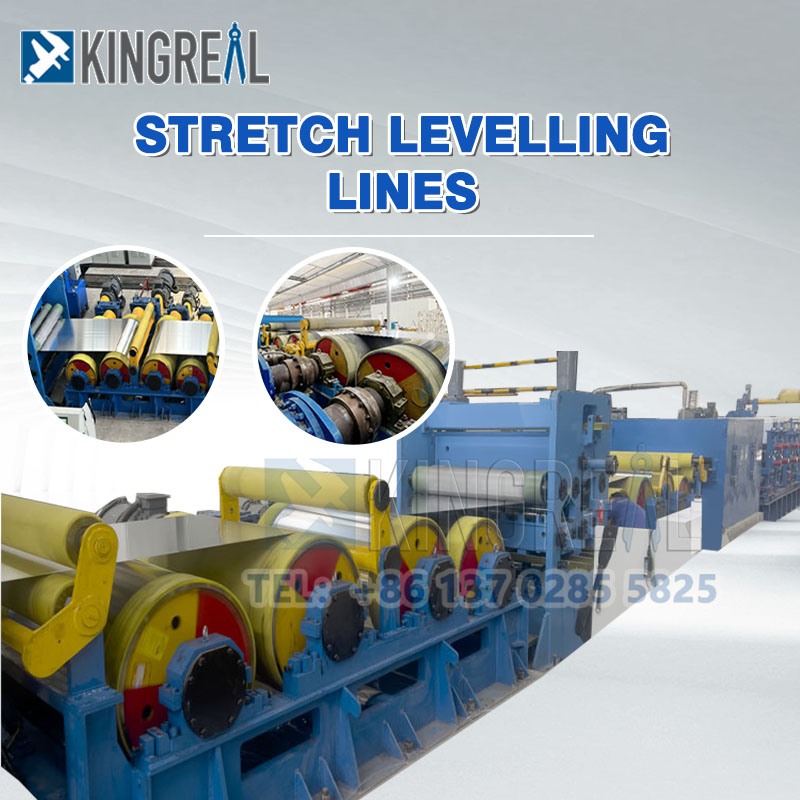

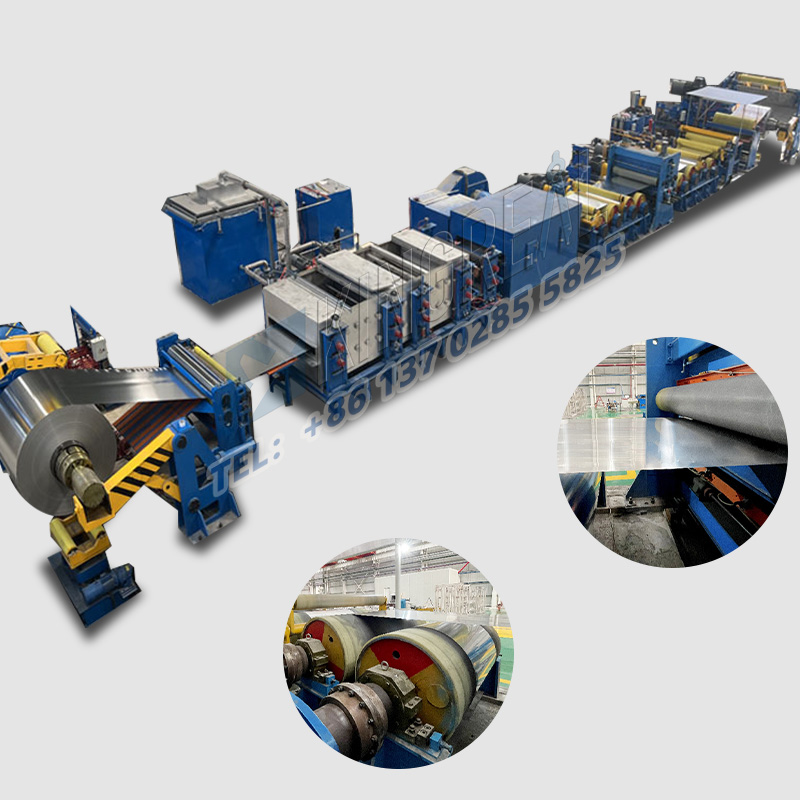

Luzerarako ebakitako lerroak, metalezko xaflak eta bobinak zuzentzeko bereziki diseinatuta daude eta metalezko luzerarako moztutako makinekin batera ere erabil daitezke.
Luzera-lerroaren ebakidura-luzera maila metalezko xaflak eta bobinak zuzentzeko bereziki diseinatutako gailua da (altzairu herdoilgaitza, altzairua, beroan ijetzitako altzairua, aluminioa eta kobrea barne). Leveling Cut To Length Line-k indar mekanikoa erabiltzen du, hala nola, bihurguneak, bihurguneak eta deformazioak bezalako akatsak zuzentzeko, gainazal uniforme, zuzen eta uniformeki banatuta. Ohatila berdintzeko makina batek materialak norabide batean edo bitan zuzen ditzake eta funtzionatzeko erraztasuna, eraginkortasun handia eta doitasun handia ditu. Aluminio-aleazioko xaflak edo bobinak ekoizten eta prozesatzen diren bitartean, desnibelak askotan gertatzen dira hainbat arrazoirengatik, eta zuzenketa beharrezkoa da luzera-lerroarekin berdintzea. Luzagailu-mailagailuak metalezko materialaren lautasuna eta gainazaleko kalitatea hobetu ditzake, haustura-tasa eraginkortasunez murrizten du eta xafla edo bobina material irregularrak eragindako kalitate-arazoak saihesten ditu.
Oro har, luzera-lerroen ebakidura berdintzea ezinbesteko ekipamenduak dira metalak prozesatzeko. Funtsezko papera betetzen dute metalen prozesazioan, metalezko materialen zehaztasuna eta kalitatea hobetuz, produktu amaituen gainazaleko kalitatea eta propietate mekanikoak hobetuz, metalezko materialekin egindako ondorengo produktuen ekoizpenean eta erabileran arazoak izateko probabilitatea murrizten eta ekoizpenaren eraginkortasuna eta etekin ekonomikoak hobetuz. Aplikaziorako aukera zabalak dituzte.

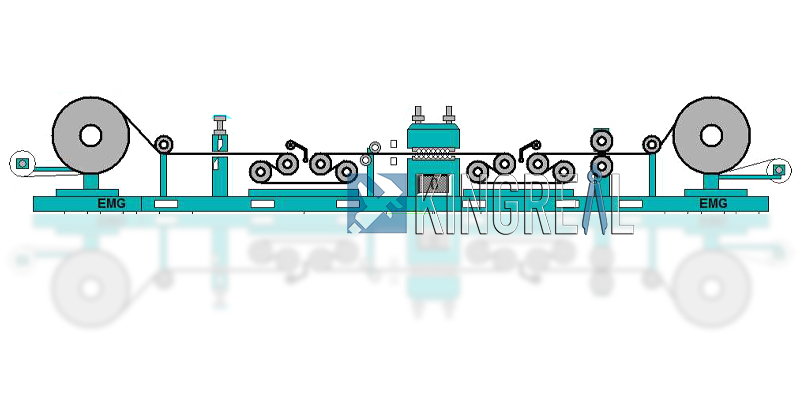

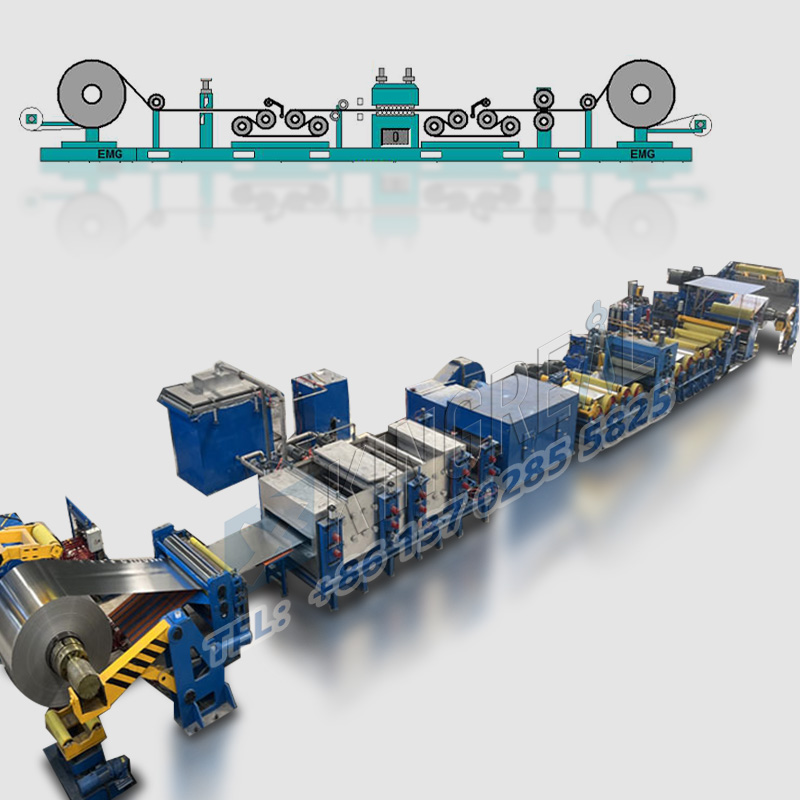

Deboiladorea - Atximurtzeko gailua - Mozte-ebakitzeko zizaila - Atximurtzeko arrabolak - Sarrerako tentsioko arrabolen multzoa - Zuzentzailea - Irteerako tentsioko arrabolen multzoa - Irteerako arrabol desbideratzaileak - Atzerakagailua
Elementua
1. eredua
4. eredua
3. eredua
4. eredua
5. eredua
Gehienezko berdinketaren lodiera (mm)
2
2
3
3
6
Gutxieneko berdinketaren lodiera (mm)
0.4
0.4
0.7
0.7
1.5
Gehienezko berdinketaren zabalera (mm)
1000
1250
1250
1500
1600
Materialaren kargaren indarra (MPa)
240
240
235
235
240
Laneko erroiluen diametroa (mm)
48
48
60
60
95
Laneko erroiluen distantzia (mm)
50
50
65
65
100
Zirrikitu produktuen kopurua (n)
21
21
19
19
13
Makinaren abiadura (m/min)
6
6
7
7
10
Motor nagusiaren potentzia (kW)
7.5
7.5
11
15
37

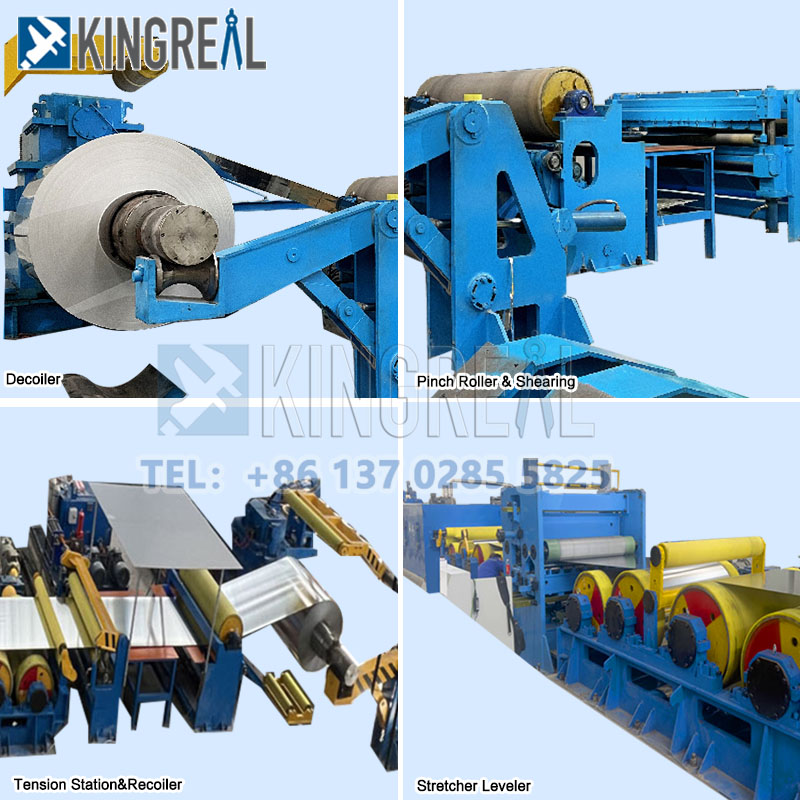

- Luzera-lerrora moztutako luzetarako berdintzeko decoiler: Bobina askatzen du ondorengo prozesatzeko.
-Ohatila berdintzeko makinarako laborantza zizaila: Laborantza zizaila metalezko xaflen muturrak mozteko erabiltzen da. Xafla batek kamber nabarmena erakusten duenean, segmentatu egin daiteke ertzetan zizaila murrizteko eta etekina hobetzeko.
Laborantza zizaila batez ere buztan bultzatzailea, zizaila-gorputza, pala-aldaketa eta arrabol oszilatzaile-mahaia ditu.
-Ohatila berdintzeko makinarako zuzentzailea: Zuzentzaileak tentsio-arrabolen bi multzo ditu, erdiko okertze-arrabol bat eta berdinketa-arrabol bat.
Metalezko bobina edo xafla berdingailutik igarotzen den heinean, tentsio-arrabolek aplikatzen duten tentsioa eta toleste-arrabolek aplikatzen duten tentsioa konbinatzen dira.
Esfortzu konbinatu honek bandak luzapen plastiko jakin bat jasaten du, eta gero berdindu egiten du arrabolen bidez.
Zuzentzeko metodo honek kalitate handiko zuzenketa eskaintzen du eta metalezko hainbat material zuzentzeko erabil daiteke, erresistentzia handiko banda barne.
-Sarrerako tentsioko arrabolen multzoa eta irteerako tentsioko arrabolen multzoa ohatila berdintzeko makinarako: Bi arrabol horien artean sortzen den tentsioa zuzenketa-ataleko tentsioa da. Banda desbideratzea eragozten du, forma zuzena mantentzen du eta metalaren deformazio-erresistentzia eta lana murrizten ditu.
- Luzera-lerroaren arabera moztutako luzamendu berdintzeko itzulgailua: Zuzendutako metalezko bobina kiribilduta dago distantzia luzeko garraio eta biltegiratzeko.
Makinaren abiadura (m/min)
Ohatila berdintzeko makina baten funtzio nagusia metalezko zerrendaren forma hobetzea da. Tira luzatuz eta tolestuz, eraginkortasunez ezabatzen ditu akats uhinak, hala nola ertz eta erdiko uhinak, baita C eta L formako bihurguneak ere. Prozesu honek bandaren zuzentasuna nabarmen hobetzen du, eta, ondorioz, egonkortasun eta koherentzia handiagoak lortzen dira ondorengo prozesatzean.
2. Prozesatzeko errendimendua hobetzea
Horrez gain, luzera-lerroaren ebakidura-luzera berdintze batek bandaren prozesatzeko errendimendua hobe dezake. Luzatuz eta tolestuz, azal-akaberaren efektuaren antzera, errendimendu-lautadak murriztu edo ezaba ditzake, geroko deformazioan deformazio uniformea eraginez.
Uniformetasun horrek materialaren prozesatzeko errendimendua hobetzen du, errazago maneiatzeko eta ondorengo hainbat prozesutarako egokia izateko.
1.Ohatila-nivelagailurako kontrol sistema aurreratua
Luzera-luzera ebakitzeko lerroak PLC sistema bat erabiltzen du, eta kontrol panelean produkzio-parametro anitz doitzeko aukera ematen du, deskonektatzeko tentsioa, abiadura ezarpenak, sarrera- eta irteera-altuerak eta irteera-inklinazioa barne. Kontrol automatizatu honek ekoizpenaren eraginkortasuna hobetzen du eta giza akatsak murrizten ditu.
2. Lau-arrabola sohatila berdintzeko makinarako egitura
Luzera ebakitako lerroak lau arrabolen egitura aurreratu bat erabiltzen du, guztiz hidrauliko automatikoa ahalbidetzen duena.ld-down doikuntza eta forma tolestu erroiluen doikuntza malgua. Diseinu honek egonkortasuna eta koherentzia bermatzen ditu tentsio- eta berdintze-prozesuan zehar.
3. Ohatila-mailako makinaren maiztasun aldakorreko abiadura kontrola
Ijezketa nagusiak AC maiztasun aldakorreko abiadura kontrolatzeko sistema erabiltzen du, Siemens PLC kontrolarekin konbinatuta, funtzionamendu leuna eta ekoizpen eraginkorra bermatuz.
4. Ohatila-nivelagailurako torloju-sistema guztiz hidraulikoa
AFC (Torloju automatikoko kontrol automatikoa) sistema hidraulikoa PLC-k kontrolatzen du eta erroiluen hutsunearen posizio etengabea begizta itxia eta errodatze indar etengabea begizta itxia ditu. Sistema honek zuzenketa-prozesuan zehar kontrol zehatza bermatzen du, produktuaren kalitatea hobetuz.
5. Ekoizpen-prozesuaren automatizazioa ohatila-nivelagailurako
Unitateak prozesu interblokeatzea, soldadura detektatzeko eta alarma funtzioak ditu, produkzio-prozesuaren kudeaketa automatizatua ahalbidetuz. Horrek ekipoen segurtasuna eta fidagarritasuna nabarmen hobetzen ditu.
6. Ohatila-nivelagailurako parametroen aurrezarpena eta jarraipena
Luzera-lerroaren ebakidura-lerroak aurrez ezartzea, hautematea, bistaratzea, alarma eta prozesu-parametroak biltegiratzea onartzen ditu erabiltzaileen kontsulta eta kudeaketa errazteko. Kudeaketa adimendunaren ikuspegi honek funtzionamendua errazagoa eta intuitiboagoa bihurtzen du.
7. Egitura egonkorradiseinuaohatila berdintzeko makinarako
Luzerarako ebakitako lerro osoa burdinurtuzko marko panel batekin eta burdinurtuzko txasisarekin hornituta dago, funtzionamendu egonkorra bermatzen du, bibrazioak murrizten ditu eta ohatila berdintzeko makinaren bizitza luzatzen du.
8. Errazaoperazioaluzera berdintzeko luzera lerrora moztu
Ohatila berdintzeko makina funtzionatzeko erraztasunerako diseinatuta dago, operadore hasiberriei ere makina azkar menderatzeko eta ekoizpen eraginkorra ziurtatzeko.
KINGREAL STEEL SLITTER-ek bezeroei luzetarako berdinketa-lerroak eta metal-lerroak luzera moztuta eskaintzen dizkie, konbinazio ezin hobea bihurtuz. Ohatila berdintzeko makinak metalezko bobinaren gainazala leuntzen du eta barneko tentsioak murrizten ditu, aurrez zehaztutako luzerara mozteko metalezko makinan sartu aurretik. KINGREAL STEEL SLITTER-ek metalezko luzerarako moztutako makina ugari eskaintzen ditu, neurri arineko luzerarako ekoizpen-lerroa barne, neurri ertaineko luzera-lerroa eta zabalera astuna luzera-lerroa, prozesatzen ari den materialaren lodieraren arabera.
KINGREAL STEEL SLITTER-ek euli mozteko makina luzera, mozteko makina birakaria eta luzerarako mozteko makina finkoa eskaintzen ditu, bezeroek produkzio-eraginkortasunaren, eskalanaren eta helburuen emaitzaren arabera aukeratzeko aukera emanez. KINGREAL STEEL SLITTER ingeniariek gomendio integralak emango dituzte bezeroaren behar espezifikoetan oinarrituta, ekipoen koordinazio eta errendimendu optimoa bermatzeko.
 |
 |
|
Laneko erroiluen distantzia (mm) |
Metala Luzera Ebakitzeko Makina |
1. Automobilgintzako fabrikazioa: luzatze-luzera ebakitako lerroak automobilgintzan erabiltzen dira karrozeria txapa prozesatzeko prozesuan txapa zuzentzeko eta luzatzeko automobilgintzaren kalitate-baldintzak betetzeko.
2. Eraikuntzaren industria: Ohatila-mailako makinak eraikuntza-industrian erabiltzen dira altzairuzko plakak zuzentzeko eta luzatzeko, altzairuzko egituren fabrikazioan zehar, altzairuzko egituren egonkortasuna eta indarra bermatzeko.
3. Ekipamendu Elektronikoen Fabrikazioa: Industria honetan, luzera-lerroen ebakidura-lerroak metalezko xaflak edo filmak zuzentzeko eta luzatzeko erabiltzen dira osagai elektronikoen lautasun- eta eroankortasun-baldintzak betetzeko.
4. Industria aeroespaziala: industria honetan, ohatila-nivelagailuak erabiltzen dira hegazkinen larruazaleko panelak zuzentzeko eta luzatzeko, haien indarra eta kalitate orokorra hobetzeko.
5. Metalgintzako industria: industria honetan, luzera-lerroen ebakidura-lerroak zuzentzeko eta luzatzeko hainbat metalezko xaflak hainbat piezaren prozesatzeko eskakizunak betetzeko erabiltzen dira.
