1300MM Bikoitzeko Slitter Head Coil Slitting Machine, altzairuzko bobinak mozteko lerroa KINGREAL STEEL SLITTER bobina prozesatzeko ekipo bereizgarrienetako bat da. Bikoitzeko buruaren diseinua 0.3-3MM-ko bobinetarako egokia da abiadura handiko bobinaren zatiketa-ekoizpen-eraginkortasuna lortzeko 220M/Min. Abiadura handiko altzairuzko mozketa lerroa Turkia, Errusia, Saudi Arabia eta beste herrialde batzuetara saltzen da.
KINGREAL 1300MM Dual Slitter Head Coil Slitting Machine aluminioa, altzairu galbanizatua, beroa, hotz ijeztuta eta beste hainbat metalezko bobinak doitasunez mozteko diseinatuta dago, bezeroen zatiketa-eskakizun desberdinak asetzeko, tartean abiadura, kantitatea eta kalitatea barne.
Labana bikoitzeko eserlekuaren diseinua ekoizpen-lerro berean bobinen tamaina ezberdinen mozketaz jabetzeko gai da, eta horrek asko hobetzen du ekoizpen-eraginkortasuna labana-eserlekua ordezkatuz eta bezero askoren aldekoa lortu du.
Labana bikoitzeko eserlekuaren diseinuaz gain, KINGREAL altzairuzko xafla zatitzeko makina bezeroentzat ere diseinatuta dago makinaren estalkia babesteko, ekoizpen-segurtasuna hobetzeko slitting-prozesuan, bezeroaren ekoizpen-eskakizunekin bat etorriz. Orain arrakastaz exekutatzen ari da Saudi Arabiako bezeroaren fabrikan.
1. Abiadura Handiko Bobina Luzera Marra Ebaki
2. Banda estua altzairuzko mozteko makina
4. Decoiler Straightener Feeder Line
Bobina kargatzea -- Desbobinagailu hidraulikoa -- Doitasun handiko zuzentzailea -- Begizta-zubia -- Ebakitzeko makina -- Hondakinen ertza -- Begizta-zubia -- Tentsioa -- Birbobinatzeko makina
|
Ez |
Osagaia |
Kantitatea |
|
1 |
Kargatzeko Saskia |
1 Ezarri |
|
2 |
Cantilever Decoiler hidraulikoa |
1 Ezarri |
|
3 |
Bost arrabolen zuzengailua |
1 Ezarri |
|
4 |
Loop Bridge |
2 Ezarri |
|
5 |
Ebakitzeko Makina |
2 Ezarri |
|
6 |
Hondakin-materiala birbobinatzea |
1 Ezarri |
|
7 |
Birbobinaketa hidraulikoa |
1 multzoa |
|
8 |
Sistema Hidraulikoa |
1 Ezarri |
|
9 |
Kontrol Sistema Elektronikoa |
1 Ezarri |
|
10 |
Piezen pertsonalizatutako babes-ezkutua |
1 Ezarri |
|
Lehengaien parametroak |
|
|
Bobina Materiala |
Amaitutako produktuaren parametroak |
|
Bobina Lodiera |
0,3-3MM |
|
Bobinaren Zabalera |
500-12500MM |
|
Bobina Wight |
15 tona |
|
Amaitutako produktuaren parametroak |
|
|
Zabaleraren tolerantzia |
≤±0,05 mm |
|
Ebakiduraren zuzentasuna |
≤1mm/2000mm |
|
Zabaleraren tolerantzia |
≥2 mm |
|
Ebakitzeko makinaren parametroak |
|
|
Laneko Abiadura |
100-180M/Min |
|
Energia iturria |
380V/50HZ |
|
Instalatutako edukiera |
280KW inguru |

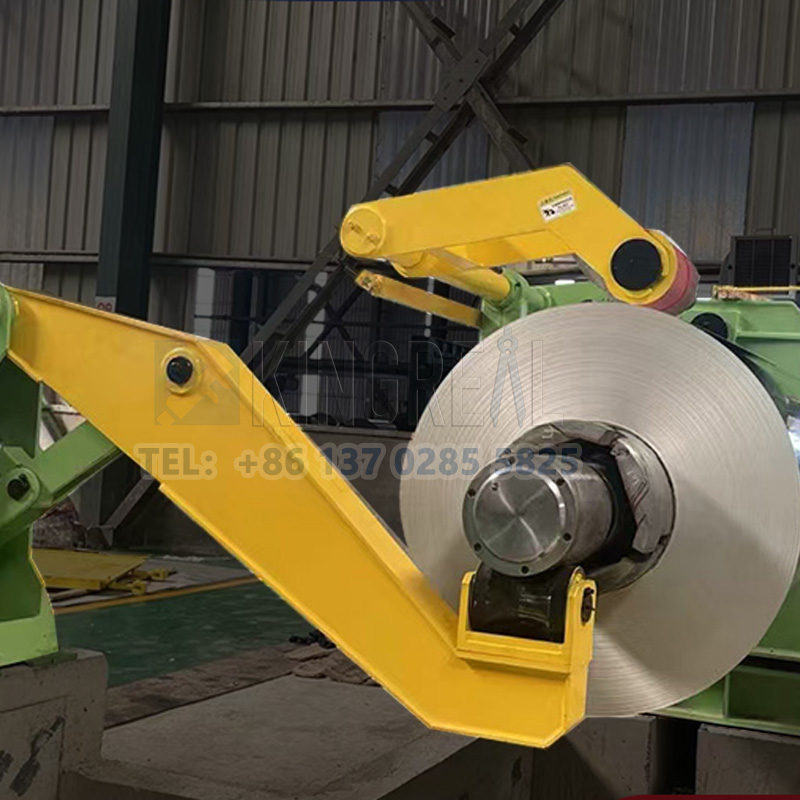

① Cantilever desbobinagailu hidraulikoa
Cantilever decoiler hidraulikoaren funtzio nagusia sare bat eramatea eta biratzea da, prozesuaren hurrengo urratserako poliki-poliki askatu dadin. Desbobinagailu mota hau normalean bobina bat, euskarria, trakzio-tren bat eta abarrez osatuta dago, eta errodamendu bakarreko cantilever motakoa da. Bobina euskarri-ardatz batez, ziri-leisa bat eta ziri-leisaian habiaratuta dagoen branka-plaka batez osatuta dago, eta bobina zabaltzen eta uzkurtzen du ziri oker baten eraginez, tamaina ezberdineko erroiluak egokitzeko.
Cantilever decoiler hidraulikoak bereziki garrantzitsuak dira abiadura handiko metal slitting makinen ekipamenduetan, motorizatu daitekeelako bobina biraketa lortzeko, tira post-tentsiopean mantentzeko goiko unitate sistemaren azpian desbobinatzeko.

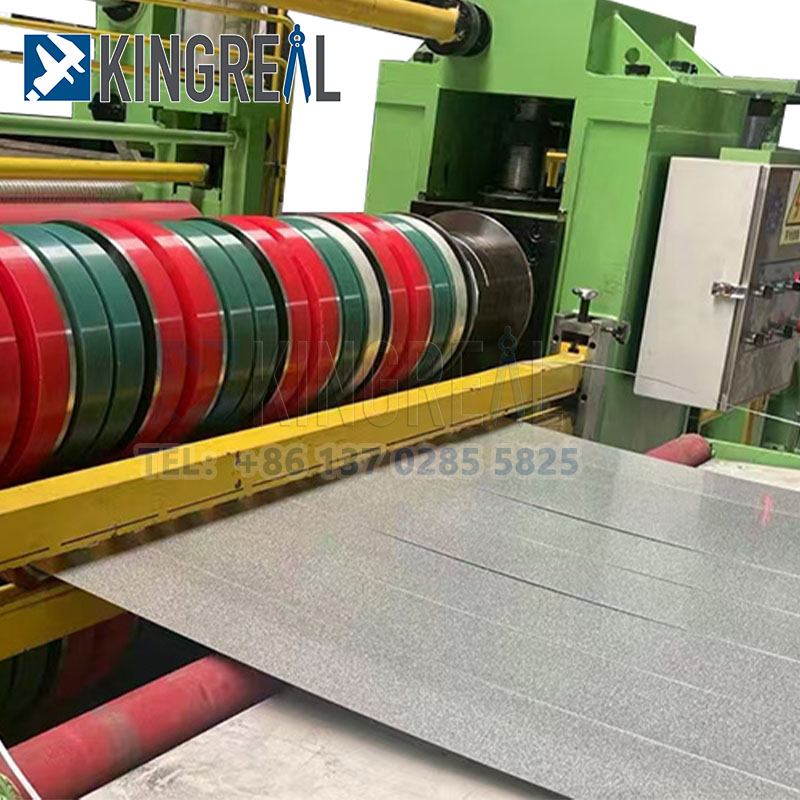

① Zurtagailu bikoitzeko burua mozteko makina
a. Gorputz nagusiaren markoa: altzairuzko sekzioa, altzairuzko xafla, elkarrekin soldatua, tentsioa kentzeko eta, ondoren, erreferentziazko gainazala prozesatzeko errekostea.
b. Arrabolen pare sakatzea: goiko arrabola zilindroaren altxatzeko presioaren materialaren bidez sinkronizatu daiteke, plakaren egonkortasuna labanen ardatzean, goiko arrabolaren lurrun mugimendua bermatzeko.
c. Aiztoaren ardatzaren materiala: 42CrMo, zehaztapena 200mm × 1300mm, giltza-bidearekin, mekanizazio zakarra, tenplaketa tratamendua, maiztasun ertaineko tratamendua, artezketa, kromatu gogorra, birmoldaketa eta beste 8 prozesuen bidez;
① Babes-ezkutua:
Metalezko mozteko makinaren babes-makinaren estalkiak eginkizun eta ezaugarri hauek ditu:
Ekipamenduaren babesa: babes-makinaren estalkiak makina ingurunearekin zuzeneko kontaktutik isolatu dezake, hautsa, ur-orbanak, olioa, txirbilak eta beste kutsatzaile batzuk makinaren barnean sar ez daitezen, makinaren bizitza hobetzeko.
Funtzionamenduaren segurtasuna: babes-makinaren estalkiak operadorearen eta inguruko langileen segurtasuna bermatzen du, langileak abiadura handiko pieza mugikorrekin, elektrikoki kargatutako eroaleekin edo beste pieza arriskutsuekin zuzeneko kontaktua saihesten du eta istripuak saihesten ditu.
▶ 1. Bobina prozesatzeko ekipoen soluzio osoa;
▶ 2. Lanbide-talde teknikoa
-Salmenta aurreko diseinu-programa; -Salmentan zehar fabrikazio profesionala; -Salmenta osteko instalazio zerbitzua;
▶ 3. Proiektu kasu ugari
Arrakastaz saldu ditugu gure mozteko makinak Turkiara, Saudi Arabiara, Indiara eta Errusiara.
