Luzerarako mozteko lerroen hornitzaileak:

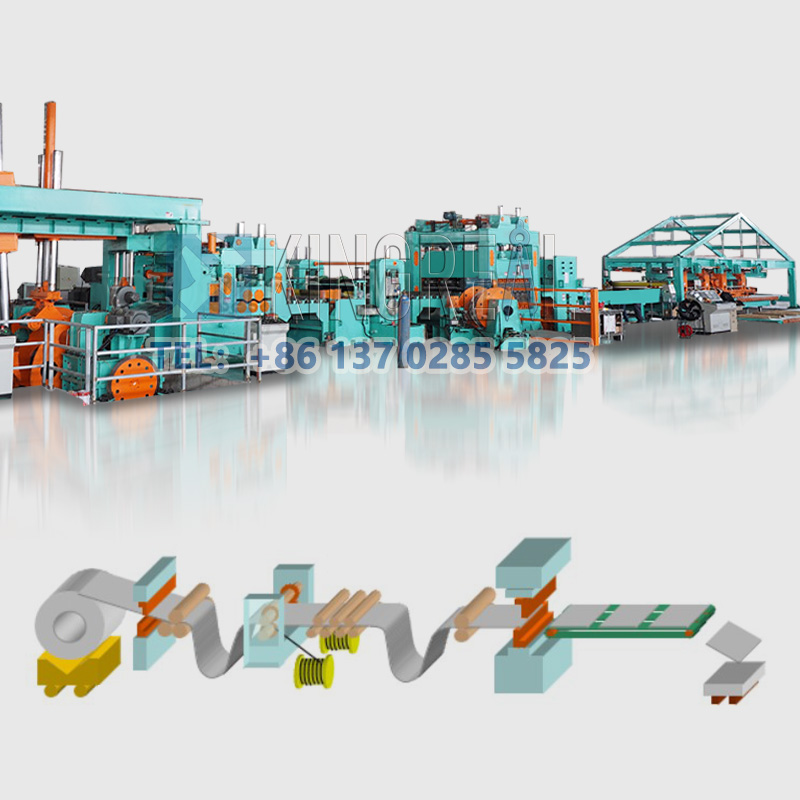

Luzerarako ebakidura astuneko lerroa - 2024 KINGREALek luzerarako moztutako lerroa, abiadura handiko makina luzera ebakitzeko, luzerarako moztu soila eta zabalera astuneko makina hau luzera moztu dezake, beroan ijetzitako altzairuaren luzera doitasunez moztu dezakeena. , hotz ijetzitako altzairua, altzairu herdoilgaitza, siliziozko altzairua eta beste metalezko bobinak pilatzeko gailu automatikoarekin ekoizpen prozesu guztiz automatizatu baterako.

Haustura Heavy Duty CTL Linean:

Indar handia, gogortasun ona, prozesatu eta konformazio erraza eta soldatzeko gaitasun ona dela eta, xafla lodiaren bobina asko erabiltzen da hainbat industria-eremutan, industria ezberdinen beharrak asetzeko. Luzerarako ebakidura handiko lerroaren eskaria gero eta handiagoa da, txapa lodiaren bobina prozesatzen da ekipamenduaren eskakizun altuagoetarako, desbobinatzeko ekipoen berdintzetik zizaila eta pilaketa arte. Karga-jasateko eskakizunak xaflazko beste lodieretarako baino askoz handiagoak dira.

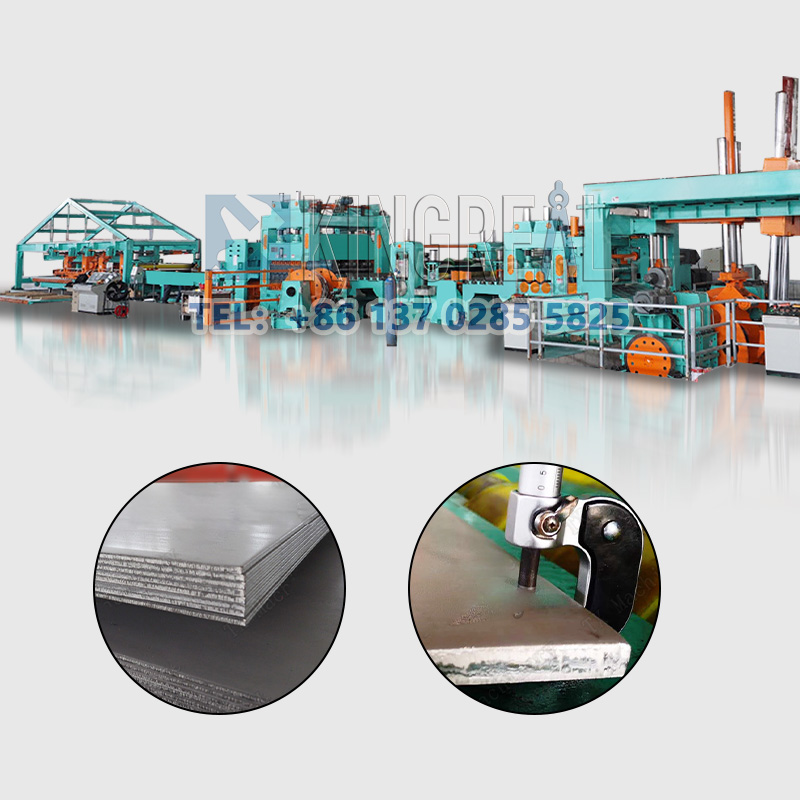

KINGREAL Heavy Gauge Cut To Length Line 6-20MM arteko lodiera duten bobinak prozesatzeko bereziki diseinatuta dago, decoiler, lisatzeko, neurtzeko, luzerarako moztu eta pilatzeko makina bidez.

Fitxa teknikoa:

Luzera lerrora mozteko lan-prozesua:

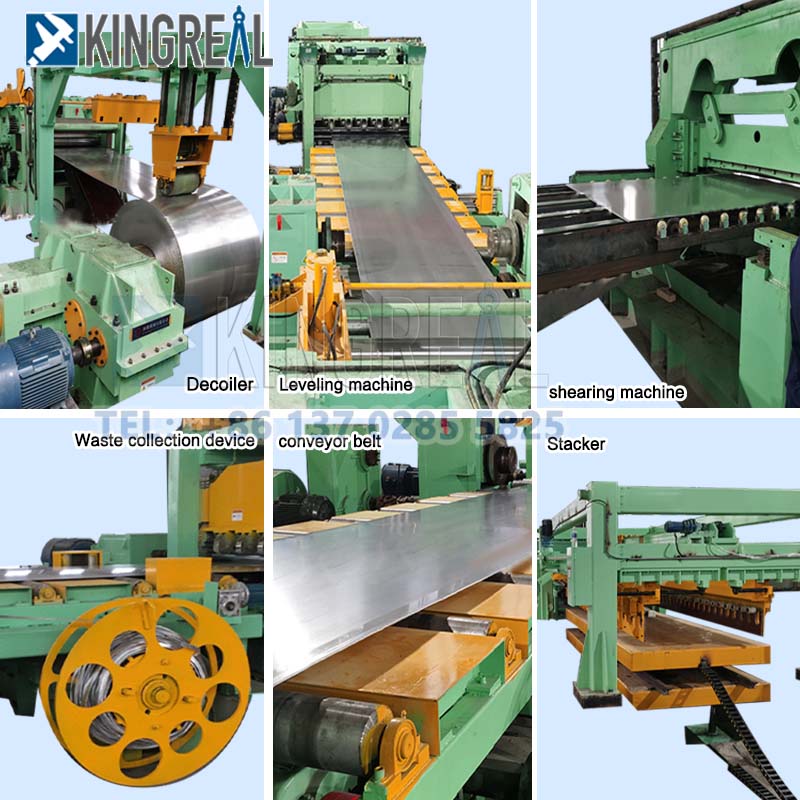

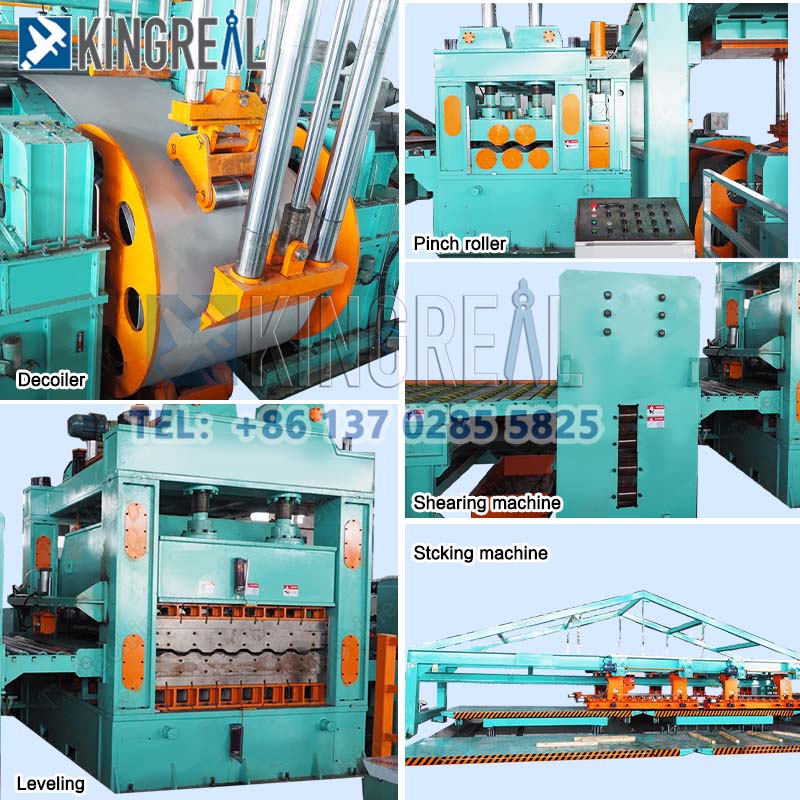

Desbobinagailu hidraulikoa-- Egitura pilotu hidraulikoko makina--Zazpi erroiluen berdintzeko makina--Buru bikoitzeko mozgailua -- Zapi-biltzailea -- Hamaika erroiluen berdintzeko makina -- Dimentsionatzeko gailu pneumatikoa -- Tailen elikadura -- Mozteko makina hidraulikoa -- Pilatzeko makina

CTL Lineari buruzko zehaztapen gehiago:

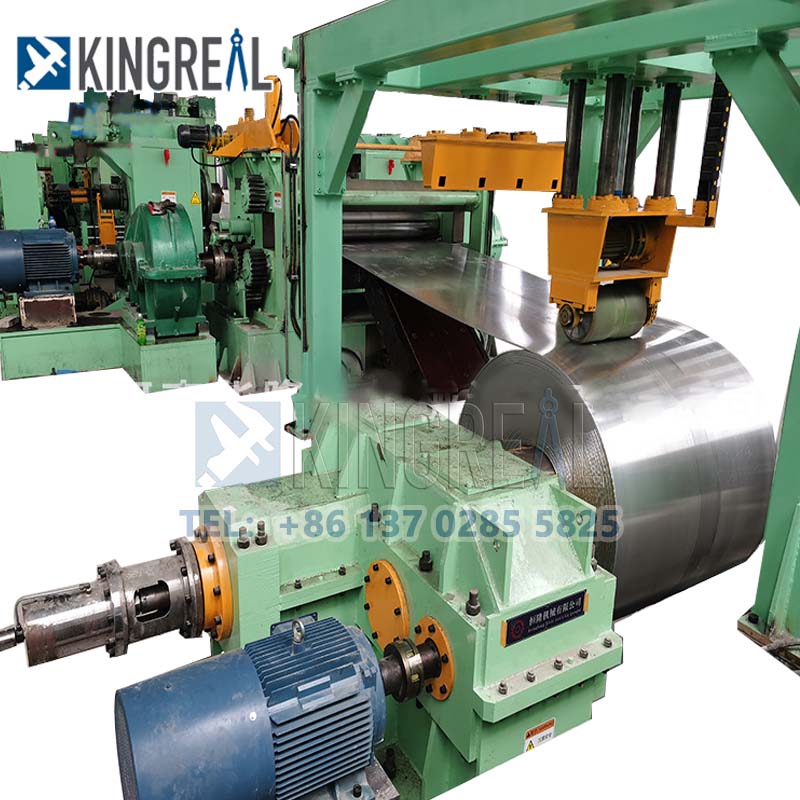

• Kono Bikoitzeko Desbobinagailu Hidraulikoa

a. Edukiera: 30T

b.Balaztaren zehaztapenak: 4-DBH205

c.material markoa altxatzeko trazua 650 mm (altxatu zuzenean bobinara, altzairuzko estalkia kendu daiteke)

d.Rodamendu bikoitzeko kono bikoitzeko goi presio motako mekanismoa hartzea altzairuzko bobina estutzeko, makinaren oinarriaren bigarren muturraren mugimendua zilindro hidraulikoek gidatzen dute eta aldibereko unitatearen zentrazioaren funtzioa du, uncoileraren bigarren muturrean dagoen ardatza. Disko balazta pneumatikoko gailuarekin diseinatuta dago.

• Zazpi arrabolen aurre-nivelatzeko makina

Bi arrabolen clamping eta elikaduraren eta bost arrabolen berdinketaren egitura hartzen du. Motorrak goiko eta beheko arrabolak gidatzen ditu erreduktorearen eta banaketa-kutxaren bidez konektatzeko ardatz unibertsalaren bidez, goiko arrabolaren doikuntza eta sakatzea elikadurarako zilindro hidraulikoaren bidez egiten da, eta goiko arrabolaren doikuntza eta sakatzea berdintzeko. potentzia elektrikoaren bidez. Eskolaurreko makinaren eta berdinketa ostalariaren funtzionamendu sinkronikoa kontuan hartuta, motorren kontrola PARKER590C serieko DC kontrol sistema amerikarrak kontrolatzen du. Konexio-ardatz unibertsalak errota-ardatz industrial unibertsala hartzen du.

Nibelatzeko arrabolaren diametroa: Φ220mm

Nibelatzeko erroiluen tartea: 260 mm

Arrabolen kantitatea: 2+5 arrabol

Arrabolaren materiala: GCr15 forjatutako altzairu tenplatua eta maiztasun ertainekoa (HRC60)

Motor nagusiaren potentzia: 132KW DC

Doikuntzarako motorraren potentzia:  2-7,5 kW

Erreduzitzaile nagusia:   JZQ850

Doikuntza-erreduktorea: 2-BWY4 Swing murrizketa

• Dimentsionatzeko gailua

a.Funtzioa: exekutatzen ari denean xafla formarik gabe gelditzea saihestea eta xafla berdintzeko makina nagusian erregulatzea. Makinaren oinarria, muga-arrabola, euskarria eserlekuaren diapositiba, gida-arrabola eta doikuntza-gailuak ditu. Gida-arrabol bertikalak xaflaren zabaleraren norabidearen bi aldeetan eskaintzen dira, eta gida-arrabolaren markoa dagokien diapositiban finkatzen da, gidari-zutabearen diapositiba xaflaren zabaleraren norabidean mugitzen duena alanbre-haxaren bidez. intxaurren ordainketa, xafla zabalera desberdinetara egokitzeko. Doikuntza motorizatua da.

b.Doikuntza tartea: 900~2000mm

Gida arrabolaren materiala: Gcr15 (HRC60)

Doikuntza motorra: 2 ~ 3KW

Doikuntza-erreduktorea: 2-WPDKS135Zizare-erreduktorea

• Ebaki nagusia luzera-lerroa

Funtzioa: zizaila-makinak burua moztea, isatsa ebakitzea, alboko moztea, luzetarako moztea eta luzera mozteko lanak burutzen ditu.

Materialen moldagarritasuna: lodiera eta material desberdinetako altzairuzko plaketarako egokia da, hala nola karbono altzairu arrunta, kalitate handiko aleazio baxuko altzairua, aleazio altzairua, kanalizazio altzairua eta altzairu herdoilgaitzezko plaka.

Automatizazio-maila: prozesu osoa automatikoki funtzionatzen du, eskuzko funtzionamendua murriztuz eta ekoizpen-eraginkortasuna hobetuz.

Neurketa zehatza: doitasun handiko neurketarekin ebaketa-tamaina zehatza ziurtatzeko.

Zizaila-xaflaren hutsunearen doikuntza: zizaila-xaflaren alboko tartea doitu daiteke ebaketa kalitatea bermatzeko.

a.Eredua: Balazta hidraulikoa

b. Trazuak minutuko: 8 ~ 12 aldiz

c.Blade materiala: Cr12Mov

d.Motor Potentzia: 55KW

• Bihurgailua

Elikadura geltokia:

a.Marko batek, arrabol-mahai kulunkari batek, arrabol garraiatzaile batek eta potentzia-unitate batek osatzen dute. Bere funtzioa plaka laua botatzeko makinan sartzea da.

b.Motorra: 7,5KW

c.Erreduzgailua: BWY4 Swing erreduzitzailea

Elikadura nagusia:

a.Makina-oinarria, plaka, irristagailua, botatzeko arrabola eta potentzia-unitateak osatzen dute. Materiala botatzeko goiko arrabolaren altxatzea eta jaistea ezartzeko pneumatikorako. Transmisioa mekanikoa da. Bere funtzioa plaka mahaian sartzea da.

b.Motorra: 7,5KW

c.Erreduzgailua: BWY4 Swing erreduzitzailea

• Pilatzeko Makina

Pilatzeko mahaia: altzairuzko xaflak eta altzairuzko atalez osatuta dago elkarrekin soldatuta. Bere funtzioa kalibratutako plaka laua pilatzea da. 12 metroko luzera.

Biltegiratzaile pneumatikoa: Luzetarako mugak berdintzeko gailu multzo batek eta zeharkako mugak berdintzeko hiru multzoz osatuta dago. Mugatze- eta doikuntza-mekanismoak taularen zabalera desberdinen arabera doi daitezke, eta doikuntza eskuzko da. Materiala zuzentzeko exekuzioa eragingailu pneumatiko bat da.

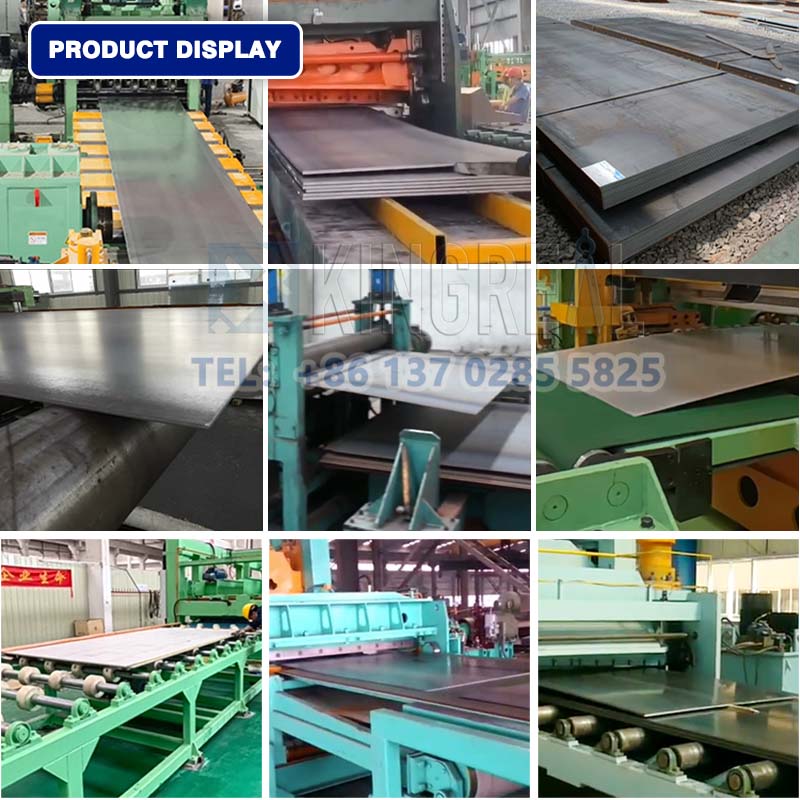

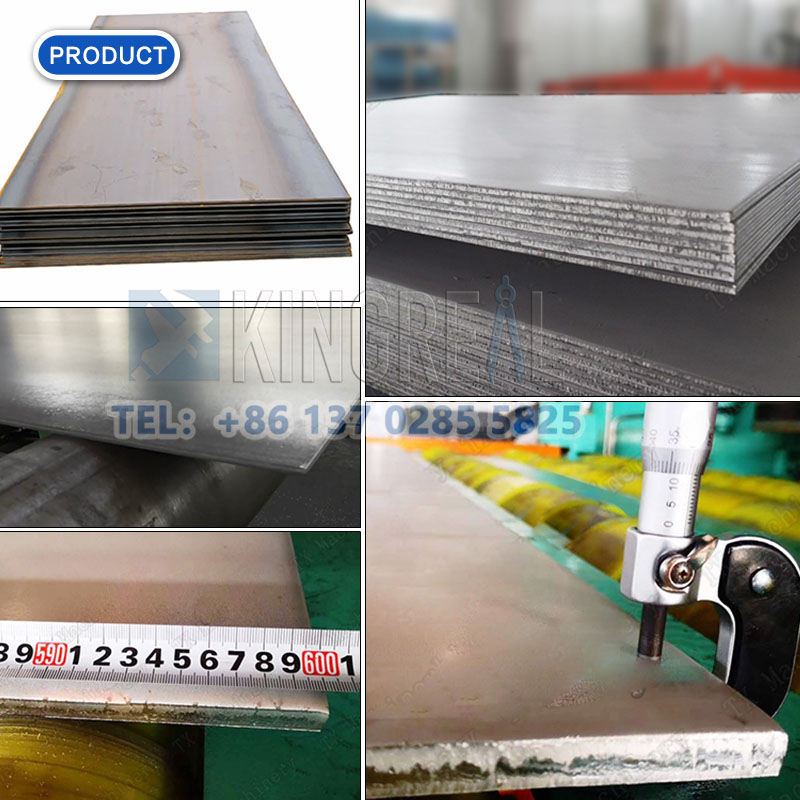

Azken produktuaren erakustaldia

KINGREAL Zabalera Astuneko CTL Linerako Zerbitzua:

1. Pertsonalizatutako zerbitzu sorta osoa, bezeroaren plaka produkzioaren beharren arabera, luzerara moztutako ekoizpen-lerroen marrazketa diseinua eskaintzeko, aukerarekin konfigura daiteke.

2. Eman hainbat konfigurazio CTL linearako, hala nola kargatzeko orga, mozteko gailua, pilaketa automatikoa, deskarga automatikoa, etab.; ekoizpen guztiz automatikoa gauzatzea.

3. Eman osagarri ugari CTL Linearen egonkortasuna eta iraupena bermatzeko;

4. Salmenta osteko zerbitzuaren tokiko ingeniariek bermea, Cut To Length Linearen instalazioa gidatzen dute gunean.

5. 24/7 lineako salmenta osteko zerbitzua, erantzun teknikoa.
