Begizta-luzera ebakitzeko lerroak, funtsean, konpontzen du elikadura- eta zizaila-abiaduren arteko desadostasunaren arazoa. KINGREAL STEEL SLITTER luzera moztutako lerroen fabrikatzaile eta hornitzaile esperientziaduna da. Ongi etorri Txinan gure fabrika bisitatzera makinak ikusteko, linean edo pertsonalki!

Bideoa Looping-a moztutako lerroari buruz

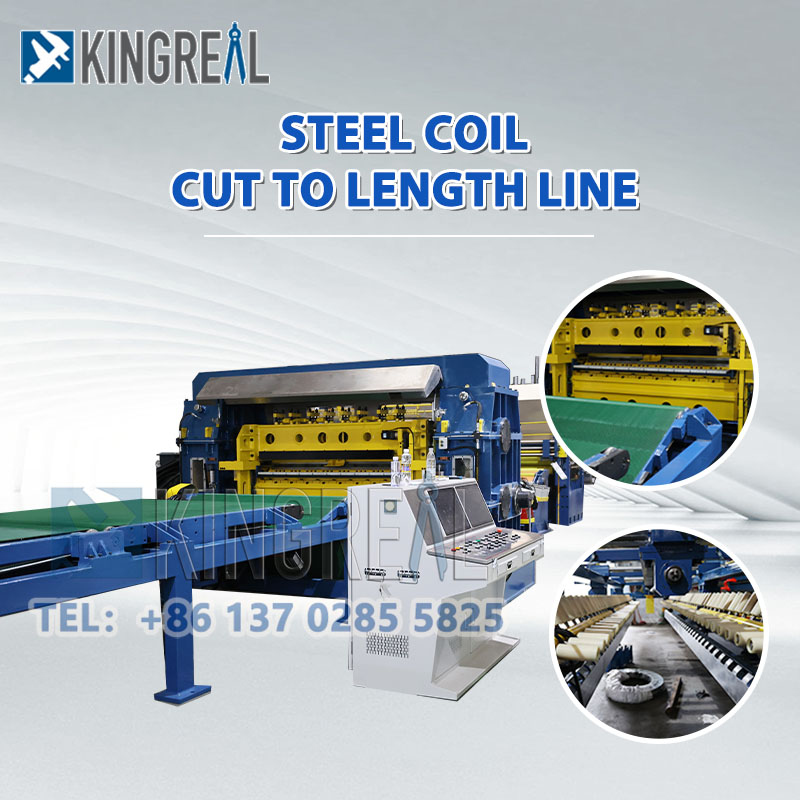

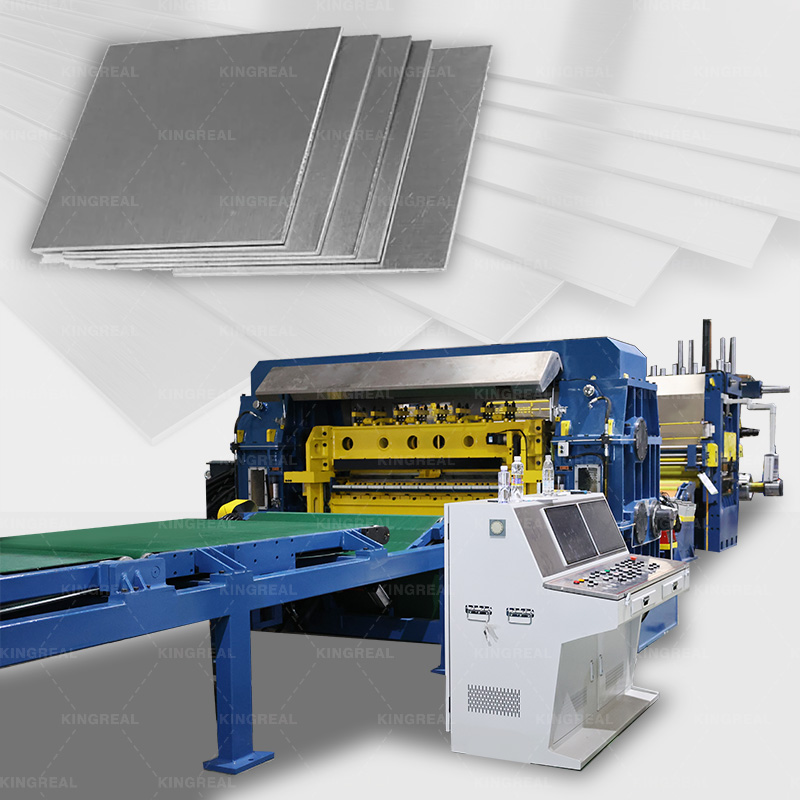

Looping Cut-to-Length Linearen sarrera

Looping ebaki-luzera lerroa formatu handiko metalezko bobinak automatikoki prozesatzeko diseinatuta dago, oinarrizko prozesuak integratuz, hala nola desbobinatzea, berdintzea eta zizaila egitea, lehengai bobinetatik pertsonalizatutako metalezko xaflaetara produkzio bakarrekoa lortzeko. Zizaila-lerroak begizta-zubi batekin konpontzen du funtsean elikaduraren eta ebakitzearen arteko abiadura-diferentziaren arazoa. Abiadura buffering eta sinkronizazio kontrol zehatzaren bidez, luzera mozteko makinaren luzera finkatzeko eragiketa egonkorragoa da, eta zizailatze prozesua leunagoa da, abiadura desegokiek eragindako ebakidura-luzera tradizionalen min-puntuak erabat ezabatuz, hala nola ekoizpen-etenaldiak eta zehaztasun nahikoa. Hori dela eta, begizta-luzera mozteko makinak nabarmen hobetzen du begizta-luzerarako lerroaren ekoizpen-efizientzia orokorra eta eraginkortasunez murrizten ditu produkzioan zehar geldialdi-denbora galerak.

Looping Cut-to-Length Linearen parametroak

Lehengaiak: Xafla galvanizatua; Hotzean ijetzitako xafla; karbono altzairua

Xaflaren lodiera: 0,3-4,0 mm

Xaflaren zabalera: 500-2000 mm

Abiadura: 0 ~ 60 m/min

Diseinu-hausnarketak Ebaki-luzerarako lerroaren begiztak

Looping ebakitzeko makinak elikadura eta zizaila faseen arteko abiadura sinkronizazioa eta buffering-a lortzen du egitura-diseinu zientifiko baten bidez, ebakidura-luzerarako linearen funtzionamendu eraginkorraren berme sendoa eskainiz, beti ere ebakiduraren zehaztasuna bermatzeko eta etengabeko produkzioa lortzeko. Mahaiaren diseinuari dagokionez, luzera mozteko makinak altxatze metodo bertikala hartzen du, trantsizio gainazaleko gomazko gurpil-egiturarekin konbinatuta, material leuna garraiatzea eta bufferinga lortzen ez ezik, bandaren gainazalaren eta mahaiaren gainazalaren arteko marruskadura zuzena saihesten duena, xafla gainazaleko marradurak eta urradurak iturritik txapa gainazalean marradurak eta urradurak bezalako arazoak ezabatuz, xaflaren gainazal leuna eta prozesatzeko baldintza handiak betez. prozesatzea.

Elikaduraren eta zizailatzearen arteko sinkronizazio zehatza lortzeko, begizta-luzera ebakitzeko lerroa doitasun handiko hiru sentsore fotoelektriko parez hornituta dago, altzairu-zerrendaren posizioa begizta-zuloan denbora errealean kontrolatzeko. Begizta-zubiaren altxatze-altuera automatikoki doituz, material nahikoa mantentzen da zuloan. Looping-ebakitzeko makinaren zizaila-abiadura handitzen denean, begizta-zubiak biltegiratutako materiala azkar askatu dezake, ebaki-luzera looping-lerroa gelditzea saihestuz, material hornikuntza nahikoa ez delako. Elikadura-abiadura azkarregia denean, begizta-zubiak berehala gorde dezake gehiegizko materiala materiala metatzea eta desbideratzea saihesteko, ebakitzeko makinaren prozesu bakoitza ondo konektatu daitekeela bermatuz. Laburbilduz, ebakidura-luzera-lerroaren diseinuak begizta-ebaki-luzera-lerroaren fase desberdinen arteko abiadura-gatazkak konpontzen ditu abiadura-buffer eta posizio-kontrol zehatzaren bidez, ebaki-luzera-luzera-lerroaren luzera zehatzagoa eginez eta zizaila egonkorragoa eginez, funtsean, funtzionamendu-eraginkortasun orokorra eta produktuaren kalitatea hobetuz.

●Ebaki-luzerarako lerroaren diseinuaren gakoa 1) Looper sakonera Zenbat eta sakonera handiagoa izan, orduan eta material gehiago biltegiratu daiteke zuloan, eta orduan eta ebakidura-abiadura handiagoa izango da egokitu daitekeen begizta-luzera mozteko makinak. Benetako ekoizpenean, begizta moztutako luzera lerroak malgutasunez doi dezake zehaztapen desberdinetako metalezko banden begizta-sakonera. Horrek material etengabeko hornidura bermatzen du abiadura handiko zizailaduran, biltegiratze nahikoa ez delako geldialdi-denbora saihestuz. Era berean, abiadura baxuko zizelketan materiala tamponatzeko beharrei erantzuten die, ekoizpen malgua ahalbidetuz eta loteen tamaina eta zehaztapen desberdinetara egokituz. 2) Marraduraren aurkako diseinua Begizta-zubia higadura-erresistentea den polimero handiko forru batez hornituta dago. Forru hau leuna baina higadura erresistentea da, eta bandaren eta mahaiaren gainazalaren arteko marruskadura eraginkortasunez murrizten du. Aldi berean, trantsizio-atalak gomaz estalitako gida-arrabolaren diseinua erabiltzen du. Gida-arrabolaren gainazala kalitate handiko poliuretanozko materialarekin estalita dago, materialaren garraio leuna bermatuz eta gida-arrabolaren eta bandaren gainazalaren arteko kontaktu gogorra ekiditen du. Honek, funtsean, gainazaleko marradurak ezabatzen ditu, begizta-luzerra mozteko makinak prozesatutako xafla bakoitzak gainazaleko kalitate bikaina mantentzen duela bermatuz. 3) Posizioa hautematea Looping ebaki-luzera lerroa doitasun handiko sentsoreez hornituta dago (hiru sentsore fotoelektriko bikoteekin batera lan egiten dute) begiztagailuaren altueraren aldaketak denbora errealean kontrolatzeko. Detekzio-datuak modu sinkronikoan transmititzen dira begizta-luzera mozteko makinaren kontrol-sistema zentralera, gorako eta beherako ekipoen arteko abiadura bat etortze automatikoa lortuz, begizta itxiko kontrol bat osatuz. Looping-ebaki-luzera-lerroaren zizaila-abiadura aldatzen denean, sentsoreek looper-en altueraren gorabeherak azkar hauteman ditzakete, eta sistemak automatikoki doitzen du elikadura-abiadura, elikadura- eta zizaila-abiadurak sinkronizatuta mantentzen direla ziurtatzeko, material-pilaketa, luzapena edo hornidura nahikoa ez bezalako arazoak saihestuz, ebakidura-luzerarako makina leun eta eraginkorragoa izan dadin.

Looping Cut-to-Length makinaren abantailak

1) Abiadura handiko funtzionamendua

Looping ebaki-luzera lerroak abiadura handiko funtzionamendu egonkorra lor dezake 60 m/min-tan. Begizta-zubiaren buffer doikuntza funtzioarekin konbinatuta, luzera mozteko makinak ez du maiz geldialdirik behar abiadura doitzeko, abiadura handiko zizaila etengabea lortuz. Aldi berean, luzera moztutako lerroak eskuzko eragiketa murrizten du prozesu osoan zehar. Operadoreek parametro garrantzitsuak aurrez ezarri behar dituzte kontrol-panelean, esate baterako, zizaila luzera, lodiera eta abiadura. Looping ebakitzeko makinaren funtzionamenduan zehar, haien ardura nagusia ekipoaren funtzionamendu-egoera kontrolatzea eta larrialdiak berehala kudeatzea da.

2) Ebakidura-zehaztasun handia

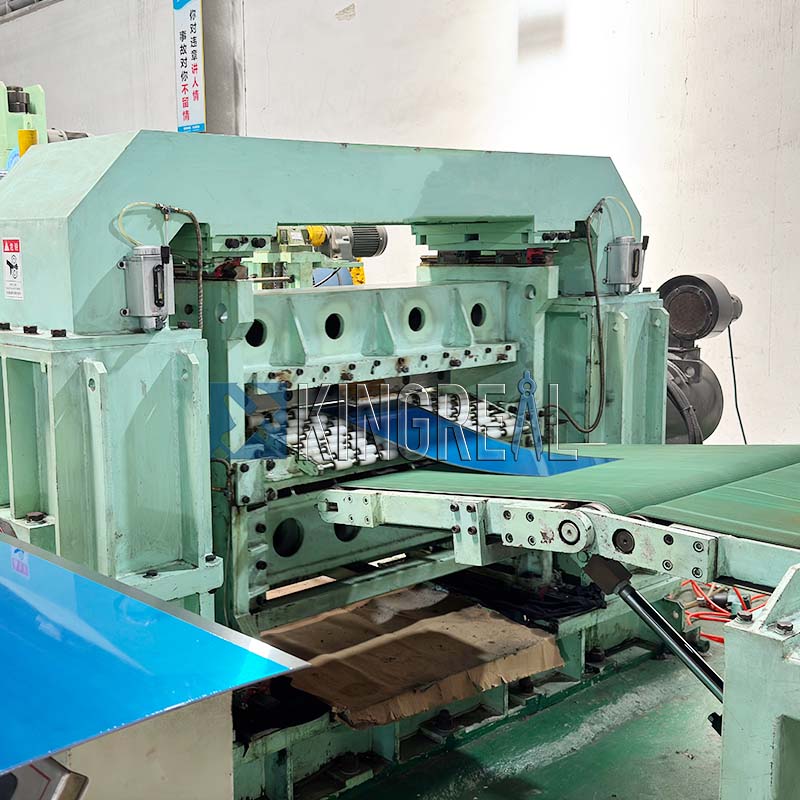

Begizta-luzera ebakitzeko lerroak Servo NC dimentsionatzeko makinaz hornituta dago, ebaki beharreko xaflaren luzera zehatz-mehatz neur dezakeena. Servomotor unitate batekin konbinatuta, ebaketa azkarra eta zehatza lortzen du. Lodiera desberdinetako metalezko xafletarako, operadoreek zizaila-xaflaren tartea azkar doi dezakete giza-makina interfaze baten bidez, eragiketa erosoa eta eraginkorra eginez. Begizta-luzerra mozteko makinak lau pala trukagarri ere baditu, xaflak txandakatu ahal izateko, zizailaren bizi-iraupena nabarmen luzatuz eta erremintak ordezkatzeko kostuak murriztuz, onura ekonomikoak maximizatuz. Gainera, luzera ebakitzeko lerroak behetik gorako ebaketa-metodo bat erabiltzen du, ebakitzean sortzen diren errebak gorantz begira daudela bermatuz, errebak zinta garraiatzailea urratzea eraginkortasunez saihestuz eta begizta luzera ebakitzeko makinaren garraiatzailea babestuz. Nabarmentzekoa, goiko eta beheko ebakidura-tartea AC 0.75KW-ko serbo-motor baten bidez doitzen da eta hutsunearen memoria-funtzioa du, xafla ezberdinen hutsunearen parametroak sisteman gordetzeko aukera ematen baitute antzeko xaflak prozesatzeko, doikuntza errepikatu gabe.

3) Eragiketa guztiz automatikoa

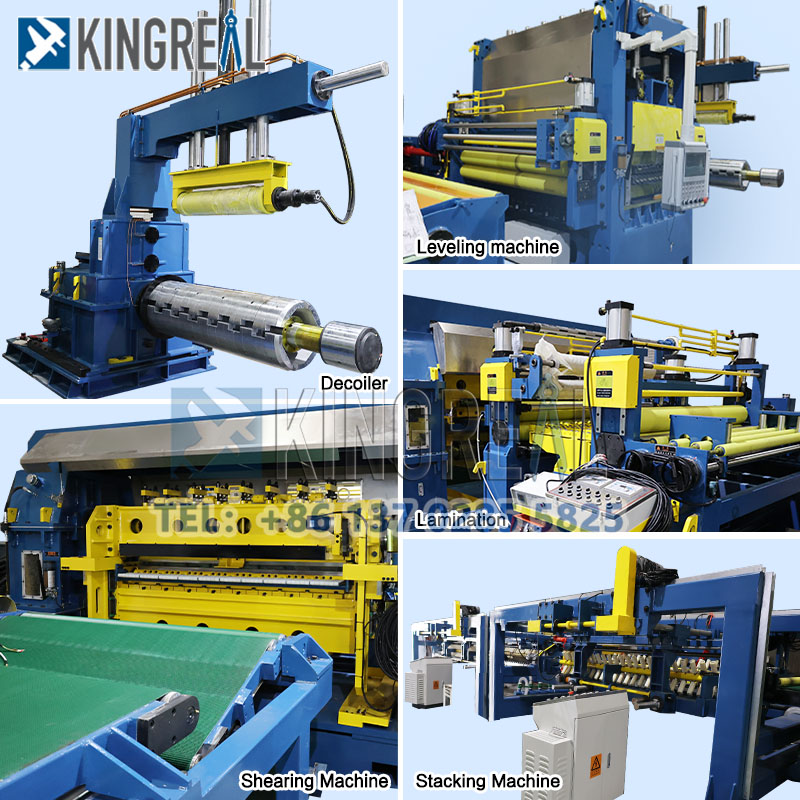

Begizta-luzera ebakitzeko lerroak desbobinazioa, berdintzea, NC luzera ezartzea, abiadura handiko zizaila hidraulikoa eta materiala biltzeko mekanismoak integratzen ditu. Materiala garraiatzeko, buffering, gidatzeko, garraiatzeko eta deskargatzeko gailuek osatzen dute, produkzio-lerro automatizatu osoa osatuz. Prozesuen arteko konexioan ez da eskuzko esku-hartzerik behar, benetan eragiketa guztiz automatizatua lortuz. Looping moztu-luzerarako makinak PLC kontrol zentralizatua erabiltzen du eta marka ezaguneko kontrol elektrikoko sistemaz hornituta dago, esate baterako, Yaskawa, funtzionamendu egonkorra eta fidagarria bermatuz. Prozesu osoa automatikoki osa dezake lehengaiak askatu eta berdintzea, luzera ezarri, zizaila eta material bilketa ekoizpen-beharren arabera.

Ebakidurarako lerro pertsonalizatuagoak

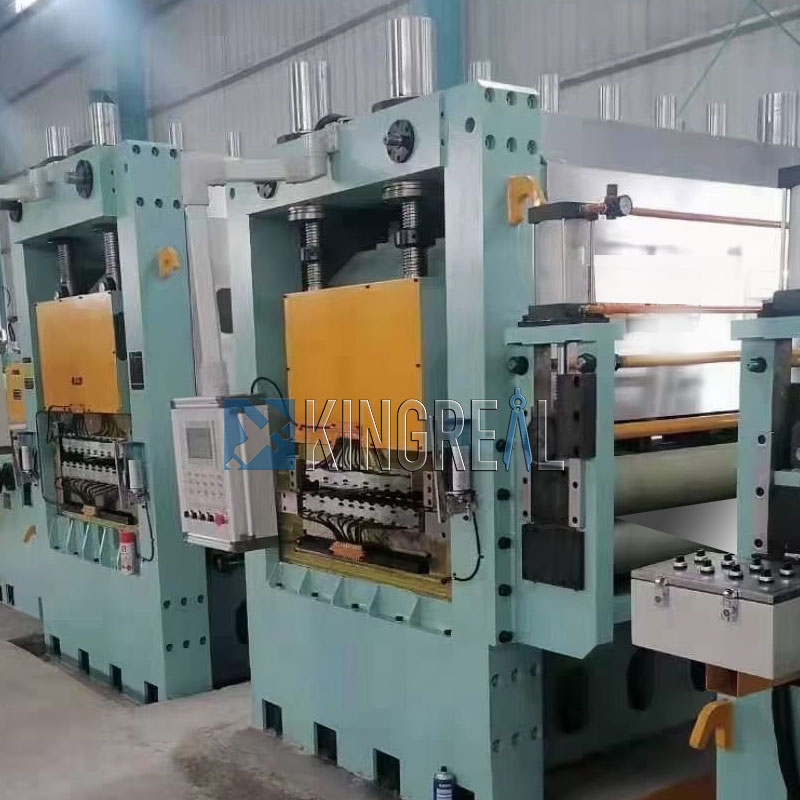

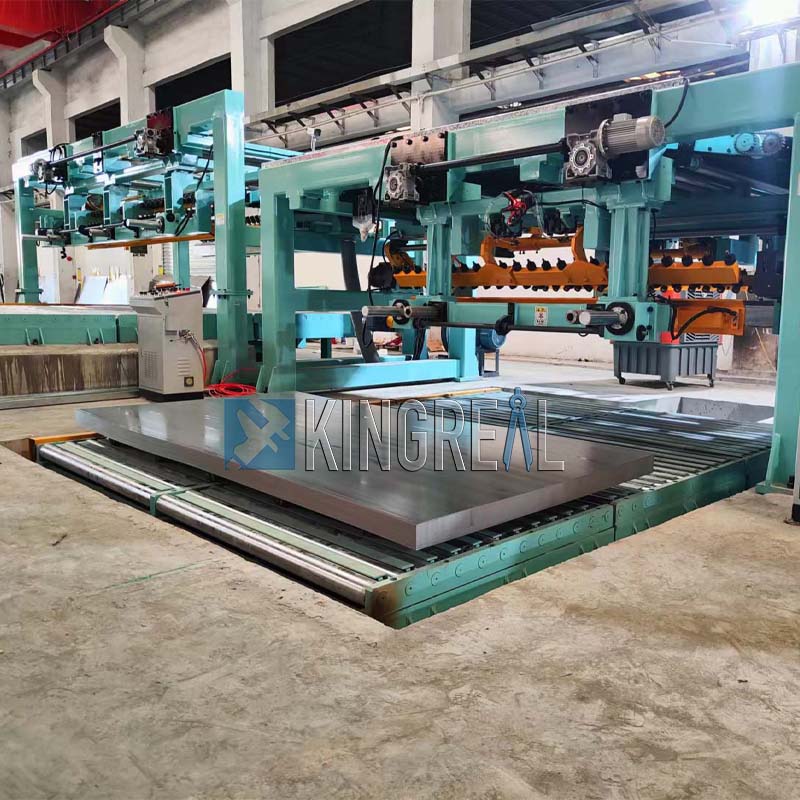

Ebakitzeko lerroa berdintzeko makina bikoitzarekin hornitua	Moztutako lerroa pilatzaile bikoitzarekin hornitua	Laminatzeko gailuz hornitutako luzera ebakitzeko lerroa

KINGREAL STEEL SLITTER-ek India, Indonesia, Errusia, Brasil eta beste herrialde batzuetako bezeroei moztutako lerroen fabrikazio soluzio integralak eskaintzen dizkie. Aurrekontu bat lortzeko, jarri harremanetan KINGREAL STEEL SLITTER-ekin!
