Altzairu herdoilgaitzezko ebaki makinafabrikazio industria modernoan ezinbesteko eta garrantzitsuak dira.

Altzairu herdoilgaitzezko bobinak ebaki eraginkorra eta zehatza da, zehaztasun anitzeko osagai anitzetako lan koordinatuaren bidez.

Artikulu honetan, Kingreal Steel Slitter-ek altzairu herdoilgaitzezko ebaki omenezko osagaiak zurekin eztabaidatuko ditu zurekin, bere lan prozesua aztertu eta altzairu herdoilgaitzezko ebaki makinaren funtzioa eta garrantzia hobeto ulertzen lagunduko dizu.

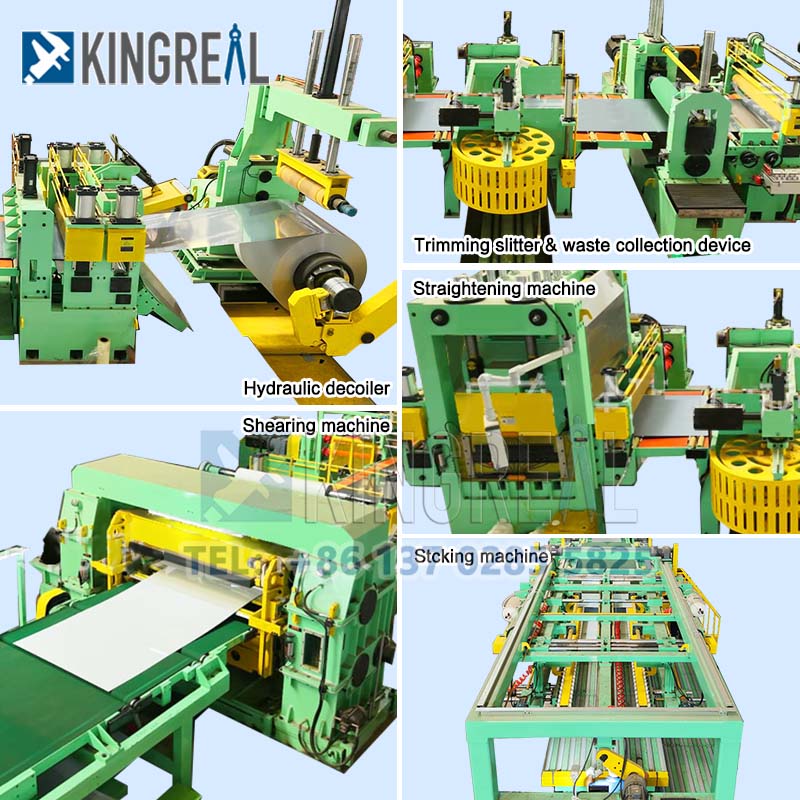

1. Altzairu herdoilgaitzezko ebaki-sistemaren lehengaia kudeatzeko sistema

Lan prozesuanaltzairu herdoilgaitzezko ebaki makina, lehengaien manipulazio sistema da lehen urrats erabakigarria. Batez ere deskoperraz, Mailako Makina eta Zentro Gailuz osatuta dago.

1.1 Decoiler altzairu herdoilgaitzezko ebaki lerroetarako

Decoiler normalean Cantilever motako eta kono bikoitzeko buruko egituran banatzen da. Lehenengoa bobina txikiagoetarako egokia da, azken hau, bobina handiago eta astunagoetarako egokia da. Abiaduraren doikuntza egokiak altzairu herdoilgaitzezko ebaki-makinak errazteko aukera ematen du ekoizpen beharretara egokitzeko.

Aldi berean, tentsio sistema hidrauliko eta gida gailuak materialaren egonkortasuna bermatzen du prozesurik gabeko prozesuan, tentsio irregularrak eragindako desbideratze materialak ekiditeko.

1.2 Gailua berdintzeko eta zentratzeko gailua

Maila Makina ezinbesteko altzairu herdoilgaitzezko labaintzeko makinaren zati bat da. Roller multi-egiturak (normalean 5-11 arrabolen) modu eraginkorrean ezabatu dezake olatua eta materialaren deformazioa okertu, berdinketa zehaztasuna ≤0.5mm / m-ra iristen dela ziurtatuz.

Zentro-gailuak sentsore fotoelektrikoak eta zuzenketa hidraulikoko zilindroak erabiltzen ditu banda alboko posizioa denbora errealean egokitzeko, eta, horrela, ondorengo prozesuen kokapen zehatza ziurtatu du.

2. Zizaila prozesatzeko gailua

Oinarrizko funtzioaAltzairu herdoilgaitza luzera lerroa lortzekoZizaila prozesatzea da, beraz, elikatzeko eta neurtzeko sistema eta ebakidura-makina taldea da bere funtsezko piezak.

2.1 Altzairu herdoilgaitzezko lineako elikadura eta neurketa sistema

Elikadura-arrabolaren taldea arrabola aktibo batek eta gidatutako arrabola osatzen dute, eta gainazala higadura-kautxuz estalita dago, materialak elikadura prozesuan ez duela irristatzen ziurtatzeko.

Servo motor batek bultzatuta, elikadura zehaztasuna ± 0,1mm-ra irits daiteke eta 500-6000mm-ko elikadura finkoa lor daiteke. Luzera finkoko baffleak bola torlojua eta gida linealaren egitura bat hartzen ditu, eta posizioa elektrikoki doitzen da eta begizta itxiko kontrola kodetzaile batekin eratzen da elikaduraren luzeraren zehaztasuna ziurtatzeko.

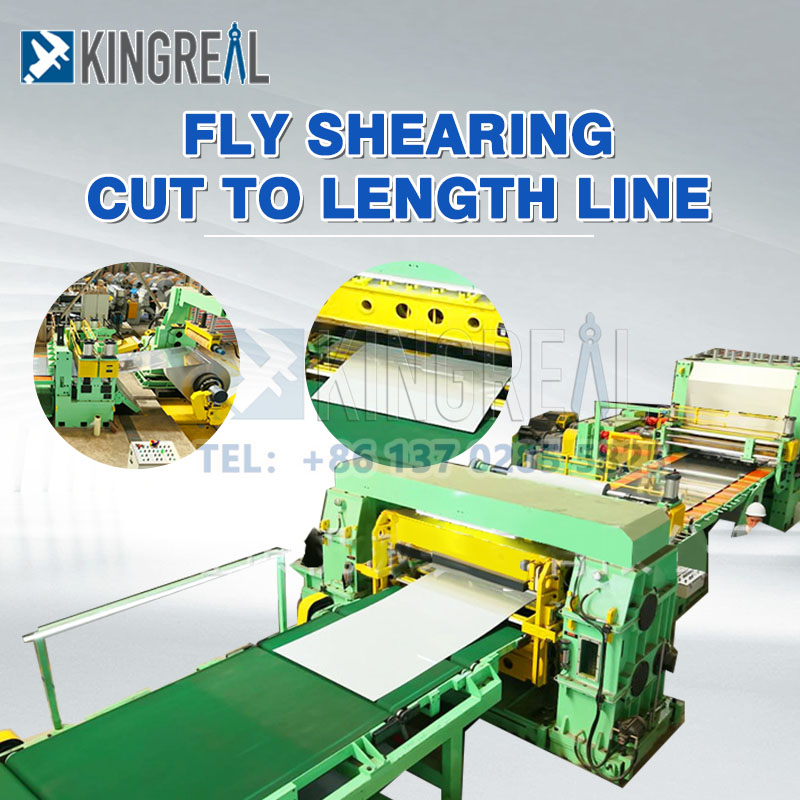

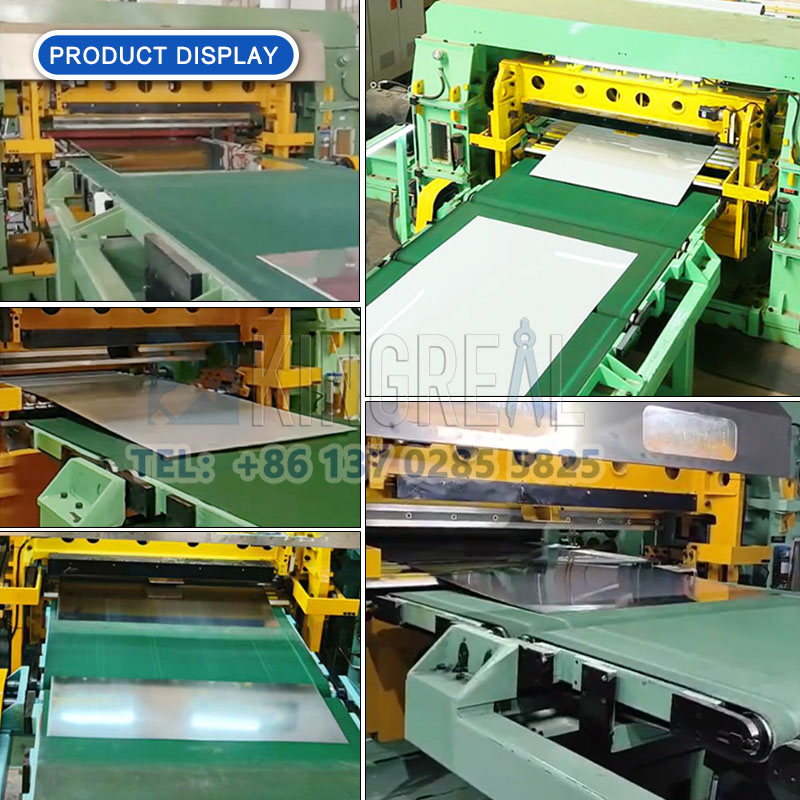

2.2 Altzairu herdoilgaitzezko ebaki bat egiteko makina

Gurutze ebaketa unitatea altzairu herdoilgaitzezko ebaki lerroaren muina da.

Goiko xafla ardatz batez osatuta dago, beheko pala ardatz bat eta sakatze hidraulikoa. Pala materiala CR12MOV izan ohi da, HRC58-62-ren gogortasunarekin.

Zizaila abiadura 10-60 aldiz / minutura irits daiteke eta plakak 0,1-6 mm-ko lodiera izan dezake. Gap doitzeko mekanismoak palaren hutsunearen eskuzko edo elektrikoa doitzeko aukera ematen du, zizaila kalitate handiko kalitate handiak bermatzeko.

3. HONDAKINAK ETA BKATUTAKO PRODUKTUAK HERRIZKO SEKLATZEKO SISTEMA LINEKO LINEKO EDUKIAK

Laneanaltzairu herdoilgaitzezko ebaki makinaHori dela eta, hondakinen manipulazioa produktu bukatua da.

3.1 Hondakinak Zizaila eta Bilketa

Ertzaren alanbre zurtoina zizaila unitatearen bi aldeetan instalatutako gailua da, eta horrek ertz hondakinak 50-100mm-ko segmentu txikietan egin ditzake eta txipa biltzeko kaxara bidaltzen du hondakin garraiatzailearen gerrikoaren bidez.

Gainera, Crusher-ek (aukerakoa) bigarren mailako birrintzeko egiten du plakaren hondakin lodietan, eta partikularen tamaina ≤100mm-en kontrolatzen da ondorengo birziklapenerako.

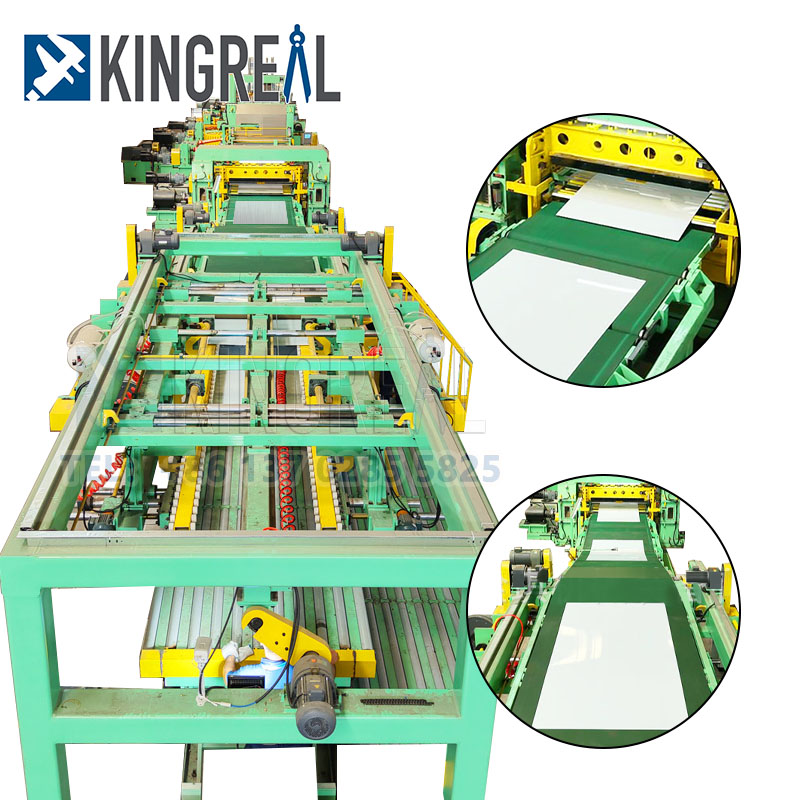

3.2 Altzairu herdoilgaitzezko marrazteko gailua pilatzea

Pilatze-gailuak produktu bukatuen kudeaketa eraginkorra bermatzen du. Zinta garraiatzailearen abiadura 0,5-2 m-ra doitzen da eta gainazalean irristagaitza den gomazko geruzak produktua labaingizatik ekiditen du.

Pilatze-mekanismoa altxatzeko plataforma da, push plaka eta kokapen-baffle batek, eta horrek bukatutako produktu ugari (altuera ≤1,5 ​​m) automatikoki pilatu ditzake eta bukatutako produktuen pisua kontrolatzeko pisu sentsore batekin hornituta dago.

4. Kontrol sistema hidraulikoa eta elektrikoa altzairu herdoilgaitzezko ebaki lerroa lortzeko

Sistema hidraulikoa eta kontrol sistema elektrikoa dira energia iturriak eraginkorra eta egonkorra bermatzekoaltzairu herdoilgaitzezko ebaki makina.

4.1 Sistema hidraulikoa altzairu herdoilgaitzezko luzera lerroa lortzeko

Sistema hidraulikoaren potentzia-unitatea ponpa hidrauliko batek, petrolio depositua eta freskoagoa da, eta horrek boterea eskaintzen du tentsiorik gabeko tentsioa, prentsa gailua eta abar.

Ponpa hidraulikoaren (engranaje ponpa bat edo guisai ponpa bat esaterako, sistema hidraulikoaren (20-100l / min) eragina du, eta petrolio deposituaren (500-2000l) sistemaren egonkortasunari eragiten dio.

Zilindro hidraulikoak eta balbula proportzionalak bezalako eragingatzaileen lankidetza ekintza kontrolatu zehatza da.

4.2 Altzairu herdoilgaitzezko ebaki elektrikoaren sistema luzerako lerroetarako

Kontrol elektrikoko sistemak normalean Siemens edo Mitsubishi markako PLC hartzen du, SERVO disko integratua, Maiztasun bihurgailua eta giza makina-interfazea (HMD), prozesuaren parametroak ezar ditzake eta altzairu herdoilgaitzezko ebaki-egoera luzean denbora errealean.

Sentsoreen sareak kodetzaileak, tentsio-sentsoreak eta etengailu fotoelektrikoak eta abar biltzen ditu, begizta itxiko kontrola osatuz, altzairu herdoilgaitzezko ebaki automatikoa luzerako lerroa ziurtatzeko.

5. Gailu lagungarriak altzairu herdoilgaitzezko luzera lerroko lerroetarako

Oinarrizko osagaiez gain,altzairu herdoilgaitzezko ebaki makinaGainera, produkzioaren eraginkortasuna eta segurtasuna hobetzeko gailu laguntzaile ugarirekin hornituta dago.

5.1 Hautsak kentzeko sistema altzairu herdoilgaitzezko luzera lerroa lortzeko

Hautsak kentzeko sistemak xaflaren azaletik hondakinak kentzen ditu xurgagailu baten bidez edo suflante baten bidez, produktu bukatuaren kutsadura ekiditeko, horrela, produktuaren kalitatea eta itxura hobetuz.

5.2 Segurtasuna babesteko gailua altzairu herdoilgaitzezko luzera lerroan

Segurtasuna babesteko gailuak neurri garrantzitsuak dira operadoreen segurtasuna bermatzeko, larrialdietarako botoiak, segurtasun arloko gortinak, babes-estalkiak, eta abar. Gailu horiek larrialdiei erantzun diezaieke modu egokian eta segurtasun istripuak ekiditeko.

5.3 Altzairu herdoilgaitzezko lubrifikazio sistema luzerako makina egiteko

Lubrifikazio sistemak olio hornidura automatikoko gailua erabiltzen du gida-errailak, berunezko torlojuak eta bestelako osagaiak aldizka erabiltzen dutenak, altzairu herdoilgaitzezko ebaki lerroko zerbitzua murrizteko.

Zehaztasunen diseinua eta oinarrizko osagaien funtzionamendu eraginkorraAltzairu herdoilgaitza luzera lerroa lortzekoaltzairu herdoilgaitzezko bobinak ebaketa zehatzak lortzeko oinarria dira.

Lehengaien tratamendua, zizaila prozesatzeko, hondakinen prozesamendua, hondakinak prozesatzeko, hidrauliko eta elektrikoaren analisi integralaren bidez, altzairu herdoilgaitzezkoak luzera duen makinak egindako ebaki bat da. Fabrikazio industrian paper garrantzitsua ez ezik, ekoizpen eraginkortasuna hobetzeko, segurtasuna bermatzeko eta kostuak murrizteko ekarpen positiboak egiten ditu.

Etorkizunean garapenean, altzairu herdoilgaitzezko lerroak lerroko lerroak hobetzen jarraituko du, eta adimen eta automatizazio joerak are gehiago sustatuko du bere aplikazio-eremuen hedapena.

Artikulu honek altzairu herdoilgaitzezko ebaki maindirearen osagaien oinarrizko osagaiak eta fabrikazio modernoan duen garrantzia ulertzen lagun dezake.
