Light Gauge Luzera Lerroametalezko bobina meheak lehenbailehen laburtu eta moztu behar da. Metalezko prozesatzeko industrian oso erabilitako argi-lerro hau oso erabilia da.
Artikulu honek nukleoaren egituraren, prozesuen fluxuaren, funtsezko parametro teknikoen eta argi-garbiketako maindirearen analisi zehatza eskainiko du.
A argi-neurgailua moztu beharreko makinaraNormalean elkarrekin lan egiten duten hainbat zatiz osatuta dago, prozesamendu eraginkorra eta zehatza lortzeko. Honako hauek dira luzera argiaren ebaki baten osagai nagusiak lerroan:
Orga-zabalera Light Light Line-erako kargatzen da: metalezko bobinak biltegiratze eremura garraiatzen ditu.

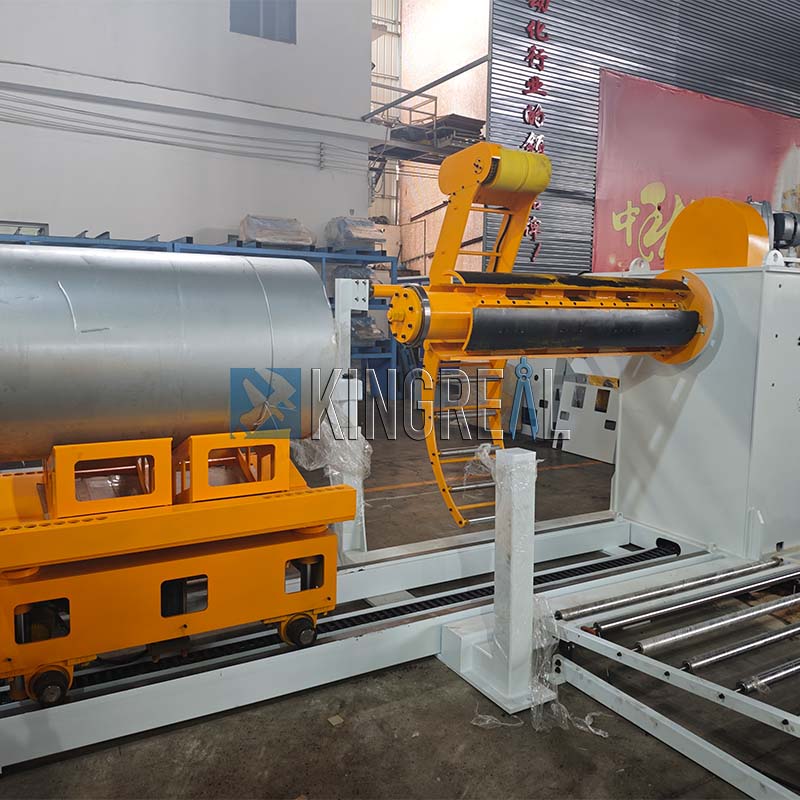

Decooiler Light Cut Line Line: metalezko bobinak erlaxatu ondorengo prozesatzeagatik.
Pad Sakatu LIGHT Gauge Line Cutt-era.
Maila-unitateak luzera lerroko lerroa lortzeko unitatea: bobinak mailak mailakatzeko, tolestura ezabatzeko eta ondorengo prozesamenduan zehaztasuna bermatzeko. Sei fase, lau etapak edo bi etapetako berdinketa unitateak eskuragarri daude, bezeroaren beharraren arabera.
Zubi mugikorra, gida eta zuzenketa gailua eta tamaina mekanismoa: bobinatutako xafla gidatu eta kokatzea, zizaila prozesuan posizio egokian mantentzen dela ziurtatuz.
LIGHT GAINEA GEHIAGO LANEKO LINEA LINEA: Aukerakoa, babes-film bat aplikatzen du xaflaren gainazalean.

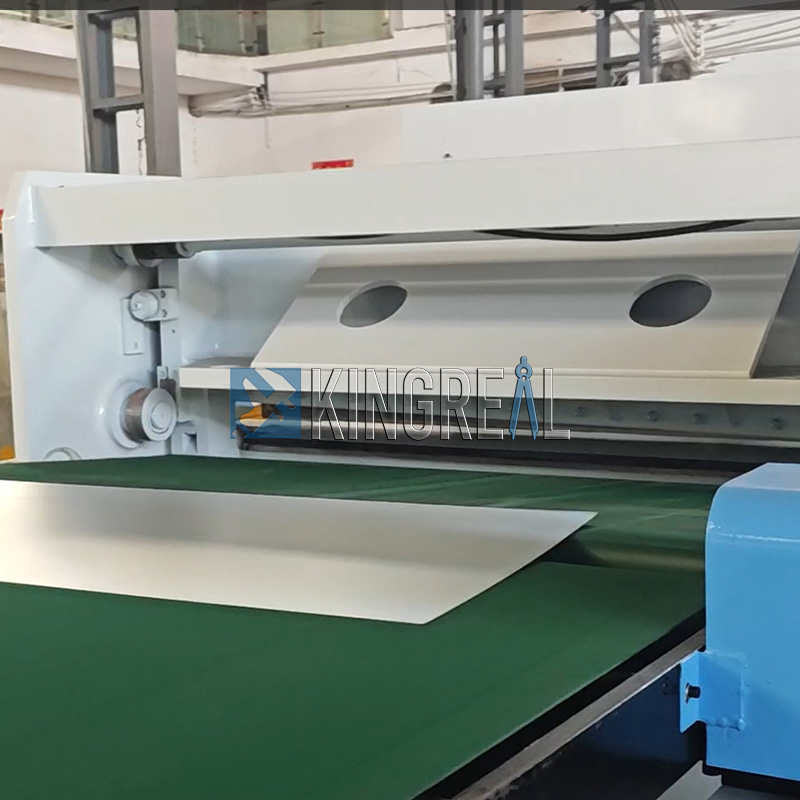

Luzera Makina ebaki garbitzeko makina Zizaila Makina: Zizailatu maila berdindutako xafla aurrez zehaztutako luzera duten xafletan. Zizaila makinak mekanikoak edo hidraulikoak izan daitezke, material eta lodiera desberdinetara egokituz.
Zinta garraiatzailearen mahaia luzera mozteko makina egiteko: Zizaila xaflak hurrengo prozesuko pausura garraiatzen ditu.

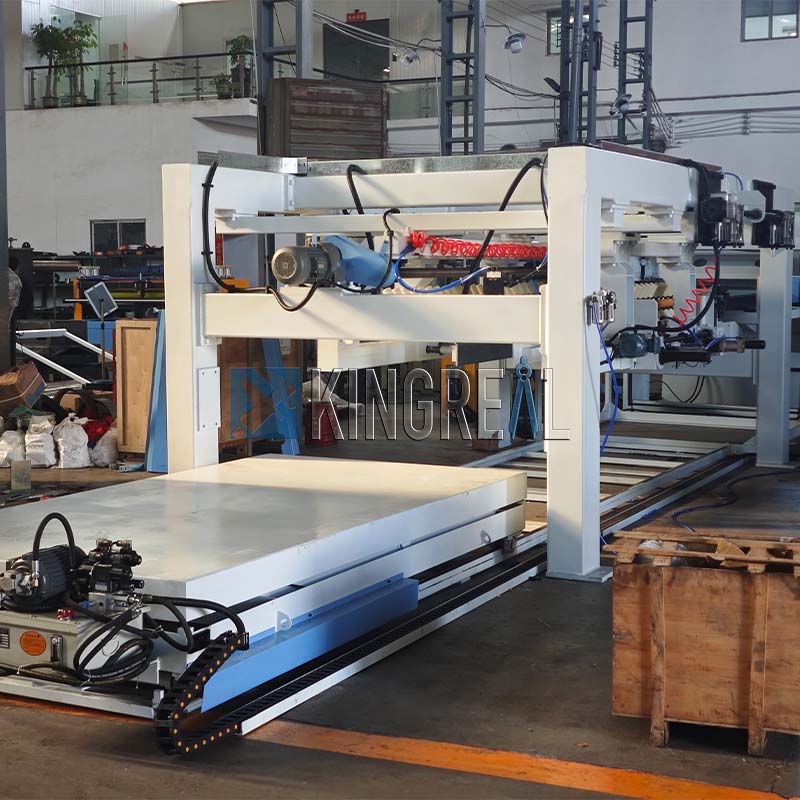

Pinatze pilaketa pilaketa, altxatzeko plataforma hidraulikoa eta zinta garraiatzaileen taula: Gailu hauek pilatzea eta garraioa automatizatzen dituzte, eraginkortasuna hobetuz.
Kontrol sistema hidraulikoak eta elektrikoak: potentzia eta kontrol-lerro osoa kontrolatzea, osagai guztien funtzionamendu koordinatua bermatuz.
Osagai guztiak PLC kontrolatuta daude, automatizazio eta fidagarritasun maila handia bermatuz.
 |
 |
 |

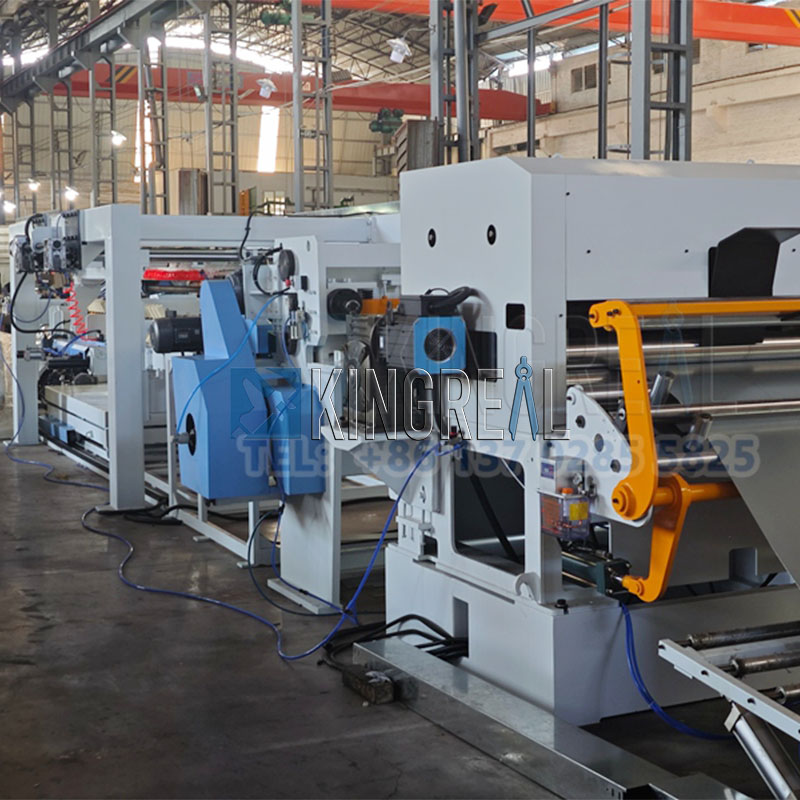

Bobina - Decoiler ---- Snubber Roller + Pinch Roll + Pinch Roll + Pre-Roll + Pinzuzteko makina ---- Begizta Zubia ---- Zehaztasuna 5-Roller Mailako Makina (Zerbitzu Handiko Zizaila ---- Auto Stacker + X altxatzeko plataforma + deskargatu
Material
CR, galbanizatua, kolore estalitako altzairua, altzairu herdoilgaitza
Lodiera-tartea
0,2-2mm / 0,3-3,2mm
Zabalera sorta
1250/1300/100 / 1600/800 / 2000mm
Bobina pisua
10/15/20T
Bobina I.d.
508mm
Ebaketa luzera
500-4000mm; 500-6000mm
Lan-abiadura
0 ~ 120m / min (batez besteko abiadura 0 ~ 60m / min)
Oso argi-zabalera automatikoa luzera lerroa lortzeko
-Aargi-neurgailua moztu beharreko makinaraGuztiz automatizatutako kontrolerako PLC sistema erabiltzen du. Sistema honek hainbat osagairen funtzionamendu koordinatua koordinatzen du, baina ekoizpen prozesu guztien denbora errealeko jarraipena ere eskaintzen du. PLCk automatikoki doitzen du ekipoen parametroak funtzionamendu baldintzetan oinarrituta, argi-zabalera osoaren funtzionamendu optimoa ziurtatuz. Gainera, sistemak parametro berrezartzeko funtzio azkarra onartzen du, prozesatzeko eskakizunak eta ekoizpen baldintzak aldatzeko malgutasunera egokituz, argi-neurgailuaren egokitzapenaren moldaketa nabarmen hobetuz.
Neurketa-sistema automatikoa Light Cut Line Line-ra
Zehaztasun handiko neurketa automatikoko gailu batez hornituta, sistemak ebaketa-luzera eta ekoizpen kantitatea denbora errealean bistaratzen ditu, produktu bakoitzak prozesuaren estandarrak betetzen dituela ziurtatuz. Sentsore integratuak eta datuen tratamendu unitate bat erabiliz, sistemak milisegundotan dimentsioko ikuskapenak burutzen ditu eta datu horiek PLC kontrol sistemara itzultzen ditu.
Begizta itxiko kontrol modu honek argi-zabalera murrizteko aukera ematen du neurtutako datuen arabera prozesatzeko parametroak modu dinamikoan doitzeko, ± 0,1mm barruan ebaketa-zehaztasun egonkorra bermatuz eta produktuen koherentzia nabarmen hobetuz.
Segurtasunerako babes-babeserako luzera luzea lerrokatzeko
Larrialdietarako Gelditzeko gailu baten eta alarma sistema adimendun baten babes mekanismoarekin hornituta. Segurtasun Zirkuituak PLC erabiltzen du denbora errealeko egoeraren jarraipena egiteko.
Seinale anormal bat hautematen bada, sistemak babes funtzioa pizten du 0,5 segundoko epean, eraginkortasunez prebenitzeaargi-neurgailua moztu beharreko makinarakalteak eta lesio pertsonalak.
Alarma sistema entzungarri eta bisual batek aldi berean errua kokatzea adierazten du, operadoreei arazoaren iturria azkar kokatzen eta batez besteko errua erantzuteko denbora murriztea% 40.
Servo Light Gauge Luzera Muturrerako Elikadura
Begizta itxiko detekzio teknologiarekin batera elikatzeko sistema batek ± 0,05mm-ko kokapen zehaztasuna lortzen du. Servo motorrak kodetzaile bat erabiltzen du elikadura posizioari buruzko denbora errealeko feedbacka emateko, dinamikoki konparatuz eta aurrez zehaztutako balioaren aurka konpentsatzeko.
Elikadura hidrauliko tradizionalen metodoekin alderatuta, Servo sistemaren erantzunaren abiadura% 60 azkarragoa da eta material lodieraren bat-bateko aldaketen egokitzapen egokitzailea onartzen du, barietate handiko produkzio txikiko ekoizpenerako aproposa bihurtuz.
Luzera-makinara ebaki argiaren tratamendua
Altzairuzko egitura guztiek estresa arintzeko tratamendua izaten dute tenperatura labe handi batean. Prozesu honek hondarreko soldadura estresa murrizten du eta ekipoen bizitza% 30 baino gehiago luzatzen du. Tratatu gabeko soldadurak kargak txandakatuz nekearen pitzadurarako joera dute. 580 ºC-ko tenperatura konstante batean tenperatura 10 ° C-k metalezko sareak zuzentzen ditu, HRC22-26 barrutiko gogortasun aproposa mantenduz, epe luzerako egonkortasun operatiboa bermatuz.
Eraginkortasun handiko zizaila argi-neurgailurako lerroa
Ebaketa-puntako diseinu optimizatuekin konbinatutako sistema hidrauliko patentatu batek minutu bakoitzeko 25 mozketa abiadura handiko zizaila lortzen du. Aleazio pala bereziek zerbitzu-bizitza dute hiru aldiz material arruntekin, eta 0,02 mm / m-ko lautada labaina. Aplikazio praktikoek erakutsi dute teknologia honek% 45etik% 45 handitzen duela% 45 igotzen duela. Aukerako lubrifikazio automatikoko sistema batek tresna higadura murrizten du.
