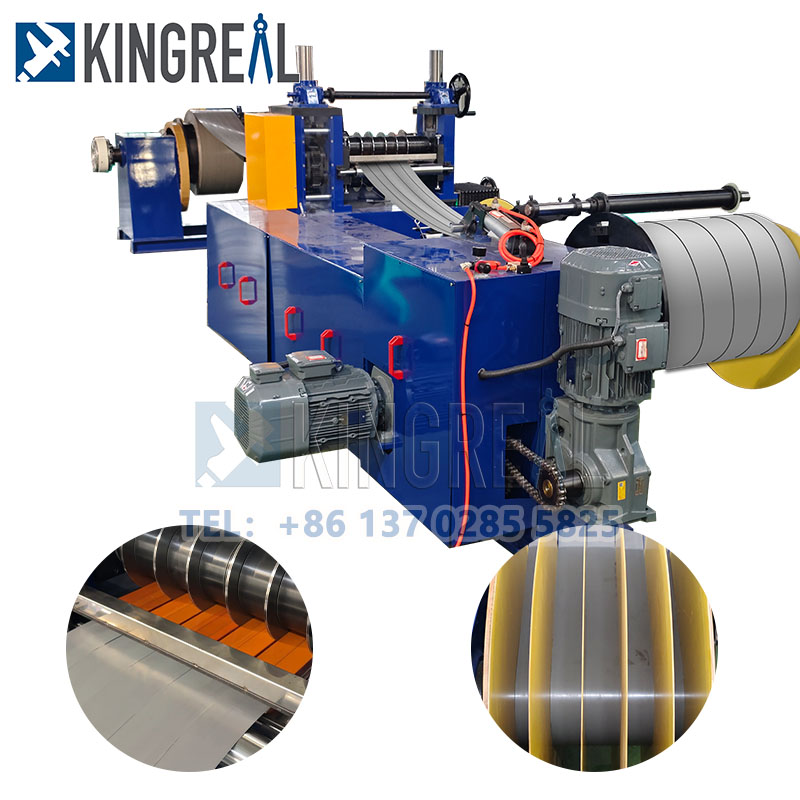

Kingreal Steel Slitter-ek eskaintzen duBobina xerra sinpleaAurrekontu baxuagoa duten bezeroentzat. Bobina xafla lerro sinple hau batez ere, bezeroen beharretara egokitutako zerrendatan zabaltzen dira bobina zabalak eta gero produkzio-lerroan birmoldatu.

Bobina xerra sinple hau doitasun txikiagoa duten eta bobina zabalera eskakizun txikiagoak dituzten bezeroen beharrak asetzeko diseinatuta dago. Kingreal Steel Slitter-ek, gainera, bobina xerra sinplearen bertsio sinplifikatua eskaintzen du. Bobina xaflatzeko makina sinple honek ekipoen eskakizunak minimizatzen ditu oraindik bobina xafla soil baten beharrak asetzen dituzten bitartean.

Bobina xerra sinpleak eta metalezko xafla estandarrak hainbat metalezko material prozesatu ditzakete, besteak beste, hotz-ijezketa eta beroa duten karbono altzairua, silikoko altzairua, altzairua, altzairu herdoilgaitza eta estalitako materialak, etab.

Bobina xafla sinplearen lan-fluxua

Kargatzen bobina → Decoiling → Dekuming → Zizaila → Zizaila → Looping → Gidatzen → Gidatzen → Txatarra itzultzea → Looping → Tentsioa → Berrezarri → Deskargatzeko → Deskargatzeko

Bobina xafla sinplearen parametroak

Eredu	Materialaren lodiera (mm)	Materialen zabalera (mm)	Marra kopurua	Abiadura	Bobina pisua	Ohar
1. eredua	0,1-	80-350	8-30	50-100	3	Parametro teknikoak eta ekipoen konfigurazioa bezeroaren beharraren arabera zehaztu daiteke
2. eredua	0.2-2	80-350	6-30	50-150	3
3. eredua	0.2-2	80-450	6-30	50-150	5
4. eredua	0.2-2	80-650	6-30	50-150	7
5. eredua	0.2-2	80-800	6-30	50-150	7
6. eredua	0,1-	500-1300	12-30	50-200	7/15
7. eredua	0,3-2	500-1600	12-30	50-200	7/15
8. eredua	0,3-3	500-1600	8-30	50-180	15
9. eredua	0,3-3	900-1800	8-30	50-180	20
10. eredua	1-4	900-1600	6-30	50-120	20
11. eredua	1-6	900-1600	6-30	30-80	30
12. eredua	2-12	900-1600	5-30	20-50	30

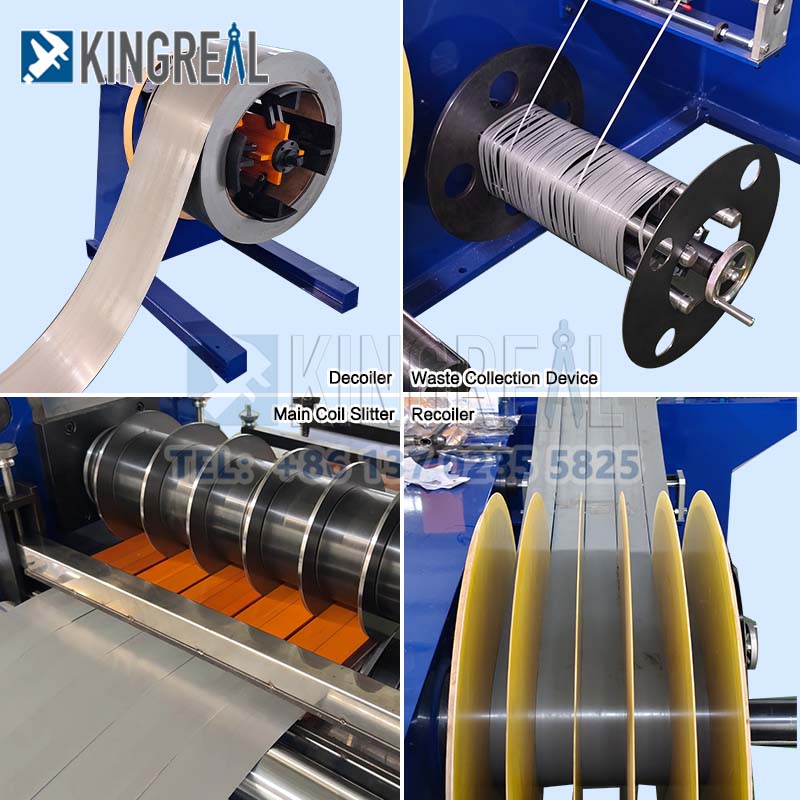

Bobina xafla sinplearen osagai nagusiak

a. Bobina hidraulikoa kargatu orga bat bobina xerra sinpleetarako

1. Osagai nagusiak: soldatutako altzairuzko egitura, mugitzen diren gurpilak, lau gida zutabeak, disko ardatza eta abar.

2. Gehienezko karga: 10 tona, 1.1 kW pinwheel motor zikloidala, bidaiaren abiadura 6 m / min.

3. Disko hidraulikoa: 10 tona baino gutxiagoko bobinak altxa ditzake, gehienez 500 mm-ko trazuarekin. Zilindro hidraulikoa: FA-φ125 mm (multzo bat).

b. Decoiler hidraulikoa bobina xafla sinplearentzat

1) Osagai nagusiak: soldatutako altzairuzko egitura, lau pala, ziri itxurako irristaketa oinarria, mandrila, alboko plakak, errodamenduak, errodadura eserlekua, disko pneumatikoko balazta eta abar.

2) Hedapen eta atzeraketa-barrutia: φ460 mm φ520 mm × 850 mm-ra.

3) Gehienezko karga: 10 tona.

4) Disko hidraulikoa: hedapena eta erretratika zulo hidrauliko hidraulikoek egiten dituzte; Zilindro hidraulikoak: FA-φ200 mm (1 multzo)

5) motorraren potentzia: 4.0 kW Pinwheel zikloidea motorra + bihurgailua, kateak bultzatutako jarioa

6) Sakatu Roller: 1.1 kW Pinwheel motor zikloidala

c. Laguntza hidraulikoaren besoa bobina xerra sinplearentzako

Helburua: Decoiler besoa nagusia onartzen du eta bobina biraketa inertzia areagotzen du.

Beso bakarreko egitura, zilindro hidraulikoko igogailuak eta jaisten dira.

Zabaldu bitartean, laguntza besoa dekoratzailearen besoa babesteko igotzen da; Kargatzen ari zaren bitartean, laguntza besoa jaisten da.

d.. Peeler, sakatu arrabola, zizaila hidraulikoa bobina xerra sinpleetarako

Egitura nagusia: Soldatutako altzairuzko plaka

Sakatu Roller: φ250 × 1050mm, hodi bizia, poliuretanozko gomazko estaldura, 18,5kw ohiko motorra maiztasun aldakorreko unitatean

Zizaila hidraulikoa: soldatutako altzairuzko plakaren markoa, altzairuzko xafla basea

Cutter: lau aldeetako pala, materiala: CR12MOV, Gogortasuna: 60 ± 1

Disko hidraulikoa: zilindro hidraulikoa: fa-φ100mm, 2 multzo

e. Looping Pit eta zubia bobina xerra sinpleentzako

Egitura nagusia: Soldatutako altzairuzko plaka

Disko hidraulikoa: CA-φ80mm, 1 zilindro hidraulikoen multzo batek zubia altxatu eta jaistea kontrolatzen du

f. Bobina xafla sinpleentzako eskuzko alboko gidak

1. Osagai nagusiak: altzairuzko plaka, sakatu Roller muntaia, poliuretanozko gomazko gurpila, torloju eskukoa, doikuntza elektrikoa eta abar.

2. Alboko Gida Arrabolak: Materiala: CR12MOV, tenperatura altuko itzal eta tenplatua, HRC 580-620, 2 arrabola alde bakoitzean

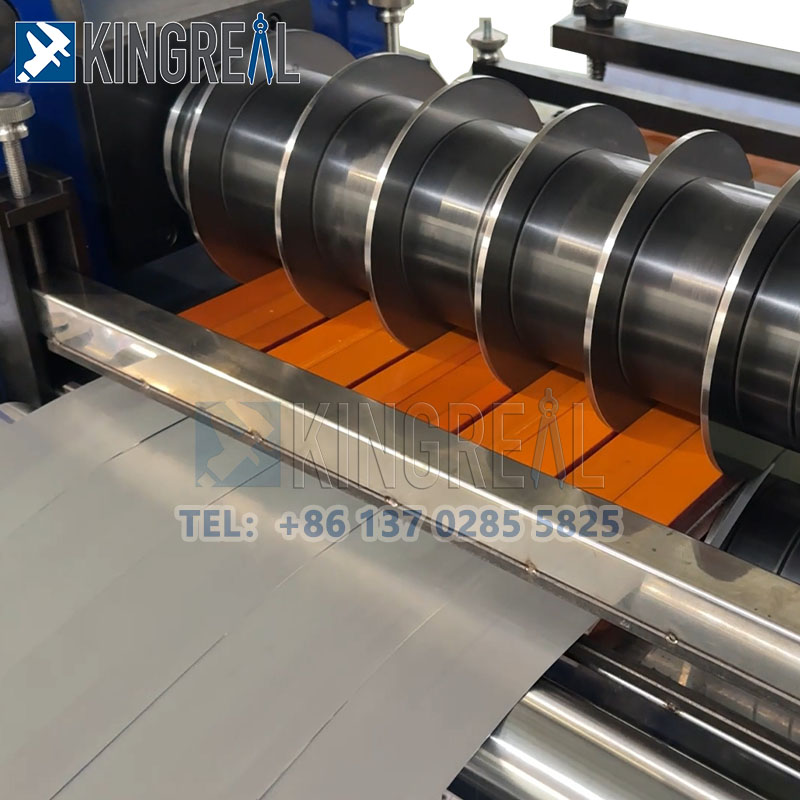

g. Bobina xafla sinplearentzako xerra makina

1. Osagai nagusiak: altzairuzko plakaren egitura, cast basea, engranaje sinkronikoa, altxatzeko mekanismoa, enbragearen akoplamendua, juntura unibertsala eta abar.

2. Cutter Shaft: 40cr, φ140 x 1050mm, T-Slot 28mm, maiztasun ertaineko itzaltzea eta tenperatura, lurra, kromo gogorra tratatua, zirrikituaren sakonera 16mm.

3. Kanpoko diametroa: φ280mm (Eroslea)

4. Konpondu metodoa: ebakitzaileak kutxazainekin blokeatzea

5. Egurrezko zerrendak finkatzeko doikuntza-euskarria

6. Bigarren panelak mugitzen dira ardatz-igogailu elektrikoa, ebakitzailea eta txikiagoa den elektrikoa sinkronikoki

7. Slitting Motor: 45kw AC motor + bihurgailua

h. Bereizitako txatarra haize-xafla soiletarako

Osagai nagusiak: soldatutako altzairuzko plakaren egitura, gidaliburuak

Alde bikoitzeko txatarra, mekanismo teleskopikoa, deskarga automatikoa, AC Motor + Inverter Drive

i. Looping Pit eta zubia bobina xafla sinplearentzat

Marko nagusia: Soldatutako altzairuzko plakaren egitura

Disko hidraulikoa: zilindro hidraulikoek zubiaren igogailua kontrolatzen dute eta txikiagoa da: CA-φ80mm (1 multzo)

j. Plaka-tentsio geltokia bobina xerra sinplearentzako

Egitura nagusia: altzairuzko plaka, arrabola bereizten du

Tentsio Pad: artilezko estalita

Roller: φ500mm, PU gomazko estalita

Disko hidraulikoa: plaka altxatzea eta jaistea kontrolatzen du; Zilindro hidraulikoa: FA-φ100mm (2 multzo)

k. Bobina hidraulikoa, epaile hidraulikoa, bobina xafla sinpleetarako

Osagai nagusiak: soldatutako altzairuzko egitura, altzairuzko lau plakak, ziri itxurako irristaketa oinarria, mandrila, alboko plakak, errodamenduak, errodadura blokeak, push-tira hidraulikoaren zilindroa, engranaje erreduzitzailea, balazta hidraulikoa, balazta hidraulikoa, balazta pneumatikoa eta abar.

Diametroko deslekzio-tartea: φ480mm φ508mm × 850mm

Push-Pull zilindro hidraulikoa: FA-φ150mm

Gehienezko karga ahalmena: 10 tona

75kw AC motor + bihurgailua

Ø80mm Prentsa besoa, hidraulikoki altxagarria

l. Laguntza hidraulikoaren besoa bobina xerra sinplearentzako

Helburua: bobina beso nagusia onartzen du eta bobina biraketa inertzia areagotzen du.

Beso bakarreko egitura, hidraulikoki altxagarria

Bobintzean, laguntza besoak gorantz altxatzen dira bobina besoari laguntzeko; Deskargatzean, laguntza besoak behera egiten du beherantz.

m. Deskargatzeko saski hidraulikoa bobina xerra sinpleentzako

1) Osagai nagusiak: soldatutako altzairuzko egitura, bidaien gurpilak, lau gida zutabeak, disko ardatza eta abar.

2) Gehienezko karga edukiera: 10 tona, 1.1kw pinwheel motor zikloidea, bidaiaren abiadura: 6 m / min.

3) Disko hidraulikoa: 10 tonako bobinak altxatzeko gai da, gehienez 500 mm-ko trazuarekin. Zilindro hidraulikoa: fa-φ125mm, multzo bat.

N.Hydraulic System Bobina Simple Makina

Osagai nagusiak: 300 kg soldatutako altzairuzko plaka olio depositua, hainbat balbula hidrauliko eta olio zirkuitu-taulak.

Drive Power Hidraulikoa: 11 kW Motor, 30 ml desplazamendua, presio normala: 70 kg / cm², presio maximoa: 140 kg / cm².

o Bobina xafla sinplearen kontrol sistema elektrikoa

1) Kontrol kontsola nagusi bat eta bi kontrol laguntzaile armairuak bobina kargatzea eta deskargatzea errazten dute.

2) Hornidura: 380V hiru fasea% 10, 50hz ± 1Hz

3) Osagai eta aplikazio nagusiak: lerro osoa kontrol-kontsola nagusiak osatzen du, Dekilerrak kontrolatzeko kontsola osagarria, Recoiler-en kontrol-kontsola osagarria eta kontrol elektrikoko armairua. Bobina xafla sinple osoak kontrol zentralizatua erabiltzen du. Kontrol kontsola nagusiak pantaila digitala, abiadura handiko doikuntza, eskuzko elikadura, etengabeko ebakidura eta akatsen alarma funtzioak ditu. Osagai guztiak inportatu edo etxeko marka ezagunak dira. Ukipen-pantailako kontrol sistema batek abiadura eta bestelako parametroak ezarpena eta doikuntza errazten ditu. Eskuliburu, stand-alone eta modu automatikoen artean erraz alda daiteke eta osagai bakoitzaren lan egoera kontrolatu dezake edozein unetan, osoaren funtzionamendu segurua eta eraginkorra ziurtatzekoBobina xerra sinplea.
