A altzairua luzera moztutako makinaProzesu osoa guztiz automatizatua (desbobinatzea, berdintzea, dimentsionatzea, moztea eta pilatzea). CNC sistema bat erabiliz (adibidez, Siemens S7-300), 80 ziklo/minutu arteko eraginkortasuna lor dezakete ±0,3 mm-ko kokapen-zehaztasunarekin. Oso erabiliak dira automobilgintzako OEMetan, etxetresna elektrikoen panelen ekoizpen-lerroetan eta altzairuzko egitura-lantegi handietan.

Luzera-lerroaren altzairuaren osagaiak

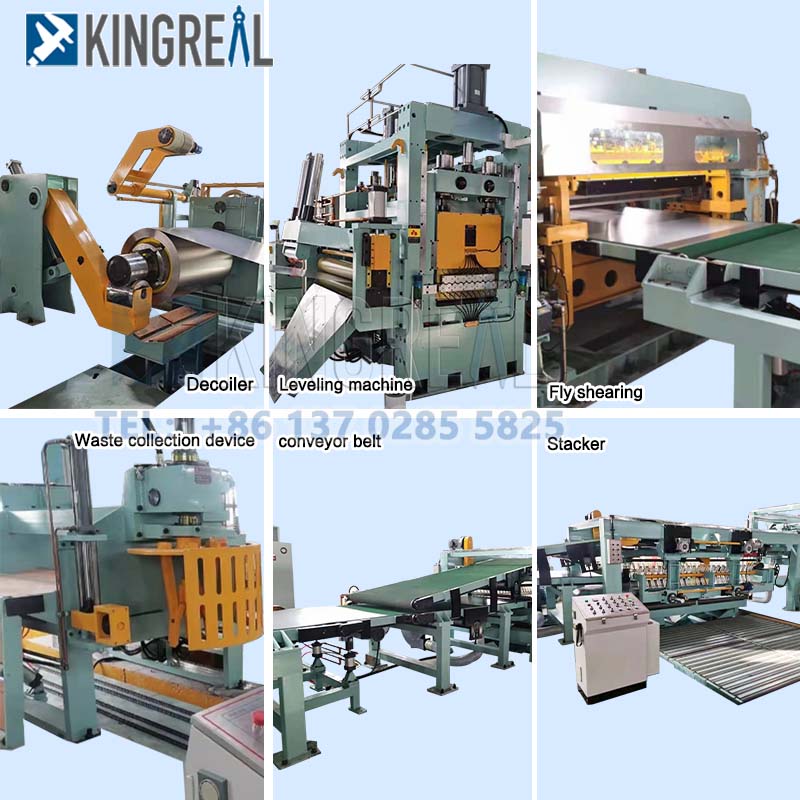

Luzerara moztutako altzairuzko makina bat osagai hauek ditu nagusiki:

Luzerara moztutako altzairuaren zama-orga: bobina desbobinagailura garraiatzen du.

Altzairua luzera moztutako makinaren debobinagailua: bobina desbobinatzen du, prozesatzeko prestatuz.

Ebakitako altzairuaren berdinketa luzera lerrorako: xaflaren lautasuna bermatzen du zizaila-baldintzak betetzeko.

Altzairua luzera moztutako makinaren elikadura: xafla berdindua zizaila-makinara garraiatzen du.

Mozte-makina altzairuaren luzerara moztutako lerrorako: zizaila-eragiketa egiten du, xafla nahi den luzera moztuz.

Altzairua luzera moztutako makinaren garraiatzailea: ebakitako xafla pilatzeko makinara garraiatzen du. Pilatzeko gailuek txukun-txukun pilatzen dituzte moztutako xaflak erraz prozesatzeko.

Gailu hauek sistema mekanikoak, elektrikoak eta hidraulikoak integratzen dituzte normalean, errendimendu eta automatizazio altua eskainiz, funtzionamendu sinple eta fidagarriarekin batera. Luzerara moztutako altzairuzko lerroek ebakitzeko zehaztasun eta xafla lautasun estandar altua lortzen dute, pilaketa txukuna bermatuz.

Altzairuaren luzera-lerroetarako hainbat irtenbide

1. Material motaren araberako sailkapena

Altzairua luzera lerrora moztuta:

Karbonoa eta aleazio baxuko altzairua bezalako burdinazko metaletarako, zizaila-lodiera normalean 0,5 eta 25 mm bitartekoa da. Erresistentzia handiko zizaila-tresnekin eta berdintzeko gailuekin hornituta, batez ere altzairuzko egiturak eraikitzeko, automozioko xasisak eta makineria fabrikatzeko eremuetan erabiltzen dira.

Altzairu herdoilgaitza luzera moztutako makina:

Higadura-erresistenteak diren tresnak (karburoa, esaterako) eta marradura-erresistenteak diren uhal garraiatzaileak erabiliz, altzairu herdoilgaitzezko gainazalean oxidazioa saihesteko, ±0,1 mm-ko ebakidura-zehaztasuna lortzen dute. Gainazaleko kalitate handia behar duten aplikazioetarako egokiak dira, hala nola sukaldeko tresnak, gailu medikoak eta ekipamendu kimikoak.

Metal ez-ferrosoa luzera lerrora moztuta:

Luzerarako moztutako makina hauek aluminiozko, kobrezko eta beste material batzuen bobinak mozteko erabil daitezke, bezeroen behar espezifikoak asetzeko. Ebakitako makina hauek normalean gailu antiestatikoekin eta garraio sistema malguekin hornituta daude. Aeroespazialean, osagai elektronikoetan eta litiozko baterien elektrodoak eta maiztasun handiko zirkuitu plakak prozesatzeko egokiak dira.

2. Automatizazio Mailaren araberako sailkapena

Eskuzko altzairua luzera lerrora moztuta:

Erabili eskuzko karga eta posizionamendua, zizaila mekanikoa eta eraginkortasun txikia (≤20 ziklo/minutu). Lote txikiko, espezifikazio anitzeko pertsonalizatutako prozesatzeko egokiak dira eta fabrikazio-planta txikietan eta konponketa-taileretan aurkitu ohi dira.

Altzairu erdi-automatikoa luzera lerrora moztuta:

Desbobinaketa eta berdinketa automatikoak, eskuzko kokatzeak eta zizailatzeak, PLC kontrol sistema sinple batez hornituak, 30-50 ziklo/minutuko eraginkortasuna eskaintzen dute eta txapa fabrikatzeko lantegi txiki eta ertainetarako egokiak dira.

Altzairu guztiz automatikoa luzera moztutako makina:

Prozesu osoa guztiz automatizatua (desbobinatzea, berdintzea, dimentsionatzea, moztea eta pilatzea). CNC sistema bat erabiliz (adibidez, Siemens S7-300), 80 ziklo/minutu arteko eraginkortasuna lor dezakete ±0,3 mm-ko kokapen-zehaztasunarekin. Oso erabiliak dira automobilgintzako OEMetan, etxetresna elektrikoen panelen ekoizpen-lerroetan eta altzairuzko egitura-lantegi handietan.

Altzairu herdoilgaitza luzera moztutako makina:

Zehaztasun arrunteko altzairu luzera moztutako makina:

Zizailadura-perdoitasuna ± 0,5 mm/m-koa da, lautasuna ≤3mm/m-koa, panelak eta egitura-zati orokorrak eraikitzeko egokia.

Zehaztasun handiko altzairua luzera lerrora moztuta:

Zizailadura-perdoia ± 0,1 mm/m da, lautasuna ≤1 mm/m. Luzerarako moztutako altzairuzko makina hauek, normalean, servo-elikadura-sistema eta laser posizionamendu batekin hornituta daude, automozio-estalkietarako eta doitasun-tresnen karkasetarako egokiak.

Zehaztasun handiko altzairua luzera lerrora moztuta:

Zizailadura-perdoia ≤±0,05 mm/m da. Lerro hauek aireko errodamenduen garraioa eta CNC zizaila hidraulikoa erabiltzen dituzte, panel aeroespazialetarako eta substratu mikroelektronikoetarako egokiak.

4. Zizaila metodoaren araberako sailkapena

Euli mozteko makina luzerara moztu:

Propietate mekaniko oso fidagarriak eta kontrol elektrikoko sistema heldua eta egonkorra erabiliz, luzerara moztutako euli mozteko makina hauek txapa efizientzia eta kalitate handiko zizaila lortzen dute. Lerro osoa etengabea, azkarra eta berdintzea eta ebakitzeko luzerako zehaztasun handia dute.

Zizaila birakaria luzera lerrora moztuta:

Zizaila birakariak luzera mozteko makinak abiadura handian biratzen du ebakitzeko, mozteko geldiuneek eragindako markak ezabatuz. Luzerarako moztutako zizaila birakari hauek egokiak dira gainazaleko kalitate handia behar duten zizaila-eragiketetarako.

Swing mozketak luzerarako moztutako makina:

Erraz aldatu tresnak eta konbinatu kulunka angelu zehatzak forma bereziko xaflaren doitasun handiko zizaila lortzeko. 0-30°-ko swing tartearekin, egokia da txapa laukizuzenak, trapezoidalak eta paralelogramo formakoak ekoizteko.

Ebakidura finkoa luzera-lerroaren arabera:

Zizaila finkoak luzera mozteko makinak aurrez ezarritako luzera batean elikatzeari uzten dio ebaketa zehaztasuna bermatzeko. Hori dela eta, luzerara moztutako beste altzairu mota batzuekin alderatuta, makina mota honek ekoizpen abiadura motelagoa du.

Altzairu adimenduna ebaki luzera lerro hautatzeko gida

Hautatzerakoanaltzairua luzera moztutako makina, parametro hauetan zentratzea gomendatzen da:

-Ebakitako altzairuaren luzerarako erreminten bateragarritasuna: pala materialak HRC58-62 estandarrak bete behar ditu, Cr12MoV edo DC53 lehentasunezko aukera izanik.

-Ebakitako altzairuaren luzerarako erreminten bateragarritasuna: pala materialak HRC58-62 estandarrak bete behar ditu, Cr12MoV edo DC53 lehentasunezko aukera izanik.

-Altzairua luzera moztutako makinaren kontrol-sistema: MODBUS-TCP onartzen duen PLC sistema bat gomendatzen da MES sistemarekin integrazio egokia bermatzeko.

-Altzairuaren luzera ebakitzeko segurtasuna: zutabe bikoitzeko argi-hesiak IP67 kalifikazioa bete behar du eta larrialdi-geldialdiaren erantzun-denbora 0,1 segundo baino txikiagoa izan behar da funtzionamendu segurua bermatzeko.

-Altzairuaren luzerara moztutako makinak pertsonalizatzeko gaitasunak: kalitate handiko hornitzaileek erroiluen diametro pertsonalizatuak (Ø80-160 mm bitartekoak) eskaintzeko gai izan behar dute bezeroen behar askotarikoei erantzuteko.

Altzairuaren luzerara moztutako makinen mantentze-lanetarako funtsezko puntu teknikoak

Honako alderdi hauek azpimarratu behar dira bizitza-ziklo osoa kudeatzekoaltzairua luzera lerrora moztuta:

-Altzairua moztutako makinaren asteko ikuskapena: Aldian-aldian egiaztatu sistema hidraulikoaren presioa (14-16 MPa-tan mantentzea) eta engranaje-kutxako olio-maila (bisi-beila 2/3 markan egon behar du).

-Altzairuaren luzera-lerroaren hiruhileko mantentze-lanak: Ordeztu laneko erroiluen errodamenduetako koipea; NLGI#2 litio-oinarritutako koipea gomendatzen da.

-Altzairuaren luzerara moztutako makinaren urteko ikuskapenaren aipagarriak: Nibelatzeko erroiluen koaxialtasuna 0,02 mm baino gutxiagora zuzendu behar da, eta serbomotorreko kodetzailea kalibratu behar da.

-Altzairuaren luzera ebakitzeko jarraipen adimentsua: bibrazio-sentsoreak instalatu eta abisu-atalase anormalak ezarri (adibidez, alarma azelerazioa 0,5 g gainditzen denean) ekipoen funtzionamendu segurua bermatzeko.
