A besterik gabe, luzera lerroa moztubobina prozesatzeko ekipo ezinbestekoa da, lehengaiak horizontalki ebakitzeko diseinatua bezeroen beharren arabera eta ondorengo konformazio prozesuetarako prestatzeko. Luzera-lerro sinplearen bidez prozesatutako materiala konformazio-prozesu bakarrerako erabiltzen da normalean, hala nola txapa estanpatu, tolestu eta luzatzeko konformaziorako. Luzerarako moztutako lerroak oso hobesten dira beren aztarna txikiagatik eta metalezko material arinak eta meheak prozesatzeko egokitasunagatik, eta bereziki egokiak dira eskala txikiko ekoizpenerako edo industrian hasi berriak direnentzat.

Artikulu honek ebakitze-lerro sinple baten oinarrizko konfigurazioa zehazten du, erreferentzia baliotsua eskaintzeko asmoz.

Moztu besterik gabe luzera-lerroaren deskribapena

Luzerarako lerro moztu sinpleakmetal nahiko arinak prozesatzeko bereziki diseinatuta daude. Haien produkzio-abiadura motelak dira eta makinen markoaren zurruntasuna nahiko erraza da mantentzea. Gainera, instalatutako ahalmen txikia dutenez, luzera moztu soil-soilik lineek aztarna txiki samarra hartzen dute, eta lote txikiko ekoizpenerako aproposa da. Hala ere, xaflaren zabalerak, materialen lodiera eta bobinaren pisuak handitzen diren heinean, ekoizpen-abiadura handitzeak segurtasun-marjinak nabarmen handitu behar ditu, diseinu sinplifikatzeko erronkak sortuz.

Gainera, ebaketa soileko lerroen elikadura eta ebaketa osteko pilaketa-sistemak behar zehatzen arabera aldatzen dira, eta ondorioz, estandarizazioan hainbat konfigurazio eta erronka izaten dira. Hori dela eta, erlazionatutako hainbat ekipamenduren konbinazioa ulertzea da luzera moztutako lerro baten konfigurazioa menperatzeko gakoetako bat.

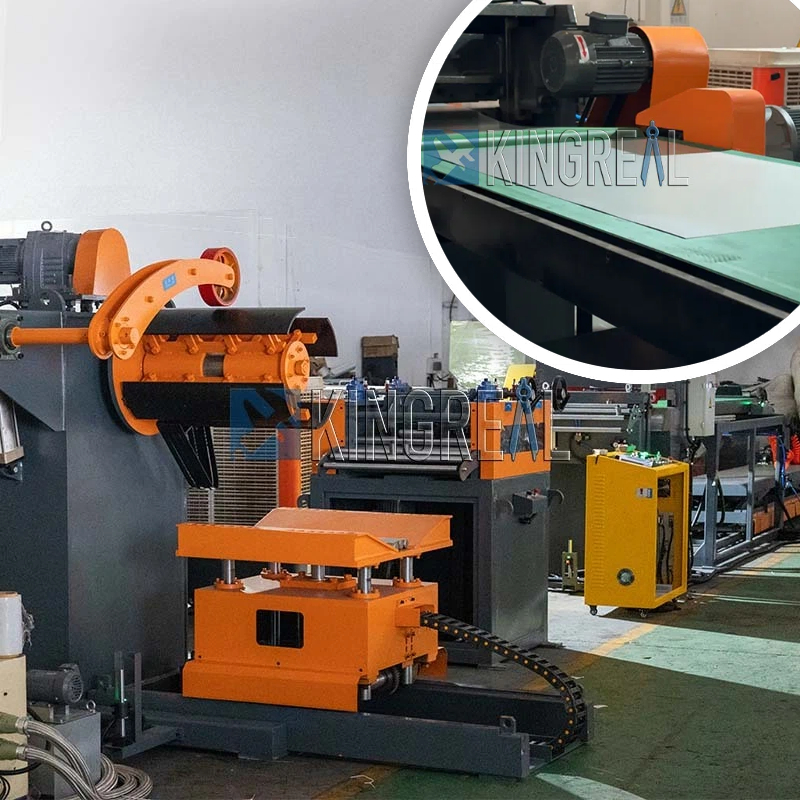

Luzerarako ebakitze soila dekoilagailu independenteak, zuzentzaileak, CNC servo arrabolen elikadurak eta luzera ebakitzeko makina osatzen dute. Lerroaren karga, desbobinadura, zuzenketa, elikadura eta ebaketa prozesu guztiak automatizatu egiten dira. Moztutako lerro sinple mota hau hobeto ulertzen laguntzeko, KINGREAL STEEL SLITTER ingeniariek diseinatu eta garatu duten luzera moztu soil bat argitaratu da YouTube-n. Edukia azkar ikus dezakezu.

Ebaki sinplearen luzerako lerroaren oinarrizko konfigurazioa

Materialen hasierako ekoizpenean, abesterik gabe, luzera lerroa moztudagokion produkzio-lerroaren oinarrizko funtzioak mantentzeko diseinatuta dago. Batez ere, luzera moztu soileko lerroetarako, konbinazio ezberdinek hainbat ekoizpen-behar ase ditzakete. Beraz, bezeroaren behar zehatzak ulertzea da makinaren konfigurazio optimoa garatzeko oinarria.

●Materialak kargatzeko eta gidatzeko sistema luzera mozteko

Materiala kargatzeko eta gidatzeko sistemaren diseinua aluzerako lerro moztu sinpleabezeroaren materialaren ezaugarrien araberakoa ere bada. Orokorrean, luzera moztutako lerro baten materiala kargatzeko sistema zatitutako ekipamenduen edo bi batean ekipoen konbinazioa izan daiteke (adibidez, GO, ML, CL, TGL, etab.). Materiala manipulatzeko atala hautatzeko orduan, materialaren zabalera, barruko eta kanpoko diametroak, materialaren lodiera, materiala eusteko metodoa eta karga-ahalmena bezalako faktoreak kontuan hartu behar dira potentzia-konfigurazio egokia eta laguntza osagarriaren beharra bermatzeko.

Zuzenketa-atalerako, diseinuak zuzenketa-gurpilaren tamaina eta diseinu egokia hautatu behar ditu materialaren lodieraren arabera, eta, aldi berean, zuzentzeko makinaren potentzia zehaztu behar du ekoizpen-abiaduran oinarrituta. Bezeroaren lautasun-baldintzek ere eragina izango dute zuzenketa-gurpilen kopuruan, diseinuan eta gidatzeko metodoan. Nazioarteko merkatua zerbitzatzen duen luzera moztutako linearen fabrikatzaile gisa, KINGREAL STEEL SLITTER ingeniariek guztiz kontuan hartu zuten nazioarteko merkatuak segurtasunean jartzen duen arreta zentroko materialaren euskarria eta zuzenketa-abiadura aldakorra diseinatzerakoan, luzera moztutako lerrorako.

Luzerarako ebaki sinpleko lerroaren elikadura-atala bezeroaren luzera mozteko eskakizunen eta xafla-materialaren eraginkortasunaren arabera hautatzen da. Potentzia-iturriaren arabera, elikadura-atala AC abiadura aldakorreko kontrolarekin, DC motorraren kontrolarekin edo serbo motor kontrolarekin konfigura daiteke. Materialen kalitate eskasa eta luzerarako ebaketa-perdoia handiak dituzten eraikuntza zeharkako aplikazioetarako, zuzeneko elikadura-iturri batek, maiztasun-bihurgailu batek eta luzera-kodetzaile batek osatutako zirkuitu bat erabil daiteke zuzeneko luzerarako ebakitzeko. Ekoizpen eskakizun txikiagoak dituzten material lodi eta sendoagoetarako, DC motor baten eta luzerako kodetzaile baten konbinazioa ere aukera ona da. Abiadura handia, produkzio-ahalmen handia eta automatizazio-maila handia behar duten materialetarako, serboetan oinarritutako luzerarako ebaki-sistema bat gomendatzen da.

●Zailatze sekzioa luzera lerrora mozteko

Luzera moztu soileko lerro baten zizaila-sekzioa hainbat motatan sailkatzen da nagusiki, besteak beste, luzerara moztutako lerroaren buruko zizaila barneratua, zizaila mekanikoa (hidraulikoa) eta enbrage pneumatikoko abiadura handiko zizaila (edo abiadura handiko zizaila hidraulikoa). Ekoizpen eskakizun txikiak dituzten luzera moztu soiletarako, buruko zizaila zuzenean erabil daiteke. Material-zabalera zabala eta lodiera-tarte zabala duten lerro baxuko edo ertaineko metaletarako moztutako lerroetarako, egokiagoak dira zizaila mekanikoak edo zizaila hidraulikoak. Zizaila-baldintza handiagoak eta abiadura-eskakizun jakin bat duten aplikazioetarako, enbrage pneumatikoak abiadura handiko zizaila edo abiadura handiko zizaila hidraulikoak kontuan hartu behar dira.

●Produktuak biltzeko metodoa luzerako lerro sinplerako

Produktuak biltzeko metodoa abesterik gabeluzera lerrora moztulinea mota horretarako bezeroak dituen behar zehatzen araberakoa da. Bilketa-metodoak eskuzko bilketa, bilketa soila eta paletizazio automatikoa gisa sailka daitezke. Material meheagoak, ebaketa-luzera laburragoak eta ekoizpen-bolumen txikiagoak dituzten barneko ekipoetarako, eskuzko bilketa eta paletizazioa ohiko aukerak dira. Luzerarako lerro soiletarako, ebaketa luzera 600 mm-tik gorakoa bada eta eskuzko helduleku-esparrua gainditzen badu, eskorga jasotzeko aukera izan daiteke. Zabalera eta luzera aldakuntza handiak dituzten materialak prozesatu behar dituzten bolumen handiko produkzio edo material hornitzaileentzat, paletizazio automatikoa aukera egokiena da.

sinpletasunay moztu luzera lerroas, beren malgutasunagatik, aztarna trinkoagatik eta automatizazio maila altuagatik, aukera ezin hobea da enpresa txiki eta ertain askorentzat eta industrian sartu berri direnentzat. Osagai bakoitza arrazionalki konfiguratuz, luzera moztutako lerro sinpleek hainbat material prozesatzeko beharrak ase ditzakete eta ekoizpenaren eraginkortasuna hobetu. Gainera, bezeroen beharrak sakon ulertzeak fabrikatzaileei lagunduko die luzera moztutako lineako irtenbide zehatzagoak eskaintzen, merkatu lehiakorrean nitxo bat bermatuz.

KINGREAL STEEL SLITTER-ek artikulu honek luzerarako lerro sinple baten oinarrizko konfigurazioa ulertzen lagunduko dizula espero du. Galdera edo kontsulta gehiago izanez gero, jarri harremanetan KINGREAL STEEL SLITTER-ek eztabaida gehiago izateko.
